MicroApp 版安装

MicroApp 版介质部署前，请先参照手册部署 AFCENTER 微服务版介质（V8.3.0）并初始化 AFCENTER 的数据库；

约定 AFCENTER 前端部署路径为：/opt/dws/afcenter_ui，后端路径为：/opt/dws/afcenter-base，数据库为：afc。

AFCENTER 前端部署结果如下：

afcenter_ui
├──assets
├──bfp
├──components
├──components-ext
├──config
├──formDesigner
├──ide
├──portal
├──static
├──widget
├──remoteEntry.js.gz
├──index.html
├──version.properties
└──remoteEntry.js

AFCENTER 后端部署结果如下：

afcenter-base
├──bin
├──config
├──db-scripts
├──lib
├──com.primeton.gocom.afcenterall.boot-8.3.0-exec.jar
└──version.properties

1. 介质说明

Primeton_DWS_MicroApp_7.0LA2.tar.gz       #微服务版介质
├── Primeton_DWS_Server_7.0LA2.tar.gz
│   ├── bin
│   ├── config
│   ├── db-scripts
│   ├── fdm
│   ├── lib
│   ├── Primeton_DWS_Server_7.0LA2.jar
│   └── version.properties
├── Primeton_DWS_UI_7.0LA2.tar.gz
│   ├── jobsch
│   ├── prjdevide
│   ├── prjdevui
│   └── version.properties
pubresmng_component_v8.3.0.1.zip		#公共资源组件介质
├── backend
│   ├── pubresmng_ext_lib
│   └── pubresmng_lib
├── config
│   └── application-comp-pubresmng.properties
├── frontend
│   └── pubresmng_app.zip
├── meta.json
├── script
└── version.properties

2. 解压介质

2.1 解压dws 微服务版介质

#解压出dws后端介质:Primeton_DWS_Server_7.0LA2.tar.gz 和dws前端介质：Primeton_DWS_UI_7.0LA2.tar.gz
cd /opt/dws
#解压介质
tar -zxvf Primeton_DWS_MicroApp_7.0LA2.tar.gz  -C /opt/dws

2.2 解压dws后端介质到dws_server目录

#在 /opt/dws 目录下创建 dws_server 文件夹
mkdir /opt/dws/dws_server
#解压微服务后端介质到对应的目录下
tar -zxvf Primeton_DWS_Server_7.0LA2.tar.gz -C /opt/dws/dws_server

2.3 解压dws前端介质到AFCENTER 前端 UI 目录下

#解压 DWS 前端介质到 AFCENTER 前端 UI 目录下
tar -zxvf Primeton_DWS_UI_7.0LA2.tar.gz -C /opt/dws/afcenter_ui

2.4 解压公共资源组件介质到pubresmng_component目录下

#解压公共资源组件介质到pubresmng_component目录下
mkdir /opt/dws/pubresmng_component
unzip pubresmng_component_v8.3.0.1.zip -d /opt/dws/pubresmng_component

2.5 将公共资源组件backend中的驱动拷贝至AFCENTER的lib目录下

# 将公共资源组件backend中的驱动拷贝至AFCENTER的lib目录下
cp -p /opt/dws/pubresmng_component/backend/pubresmng_lib/*.jar  /opt/dws/afcenter-base/lib

2.6 将公共资源组件frontend中的pubresmng_app.zip解压到AFCENTER前端部署路径

#将公共资源组件frontend中的pubresmng_app.zip解压到AFCENTER前端部署路径
unzip /opt/dws/pubresmng_component/frontend/pubresmng_app.zip -d /opt/dws/afcenter_ui

3. 初始化数据库脚本

目前 DWS 产品支持的数据库有：MySQL、PostgreSQL、Oracle、openGauss、达梦8。介质中可以看到以数据库类型命名的文件夹。

MySQL 数据库需要设置为大小写不敏感，即： lower_case_table_names=1

本说明以 MySQL 数据库为例：

场景1：AFCENTER和`DWS微服务分库初始化脚本

• 创建数据库 dws
• 在afc数据库执行公共资源脚本：/opt/dws/pubresmng_component/script/Mysql/all.sql
• 在afc数据库执行脚本：/opt/dws/dws_server/db-scripts/dws/Mysql/00-afc-data.sql
• 在dws数据库执行脚本：/opt/dws/dws_server/db-scripts/dws/Mysql/02-dws-table.sql
• 在dws数据库执行脚本：/opt/dws/dws_server/db-scripts/dws/Mysql/03-dws-data.sql
• 在dws数据库执行脚本：/opt/dws/dws_server/db-scripts/eos/Mysql/all.sql

场景2：AFCENTER和DWS微服务同库初始化脚本

• 在afc数据库执行公共资源脚本：/opt/dws/pubresmng_component/script/Mysql/all.sql

• 在afc数据库执行DWS脚本：/opt/dws/dws_server/db-scripts/dws/Mysql/all.sql

4.增加AFCENTER配置文件

1. 拷贝 /opt/dws/pubresmng_component/config/application-comp-pubresmng.properties 到 AFCENTER Server目录下：/opt/dws/afcenter-base/config，并更名为application-pubresmng.properties

   cp /opt/dws/pubresmng_component/config/application-comp-pubresmng.properties /opt/dws/afcenter-base/config
   mv /opt/dws/afcenter-base/config/application-comp-pubresmng.properties       /opt/dws/afcenter-base/config/application-pubresmng.properties

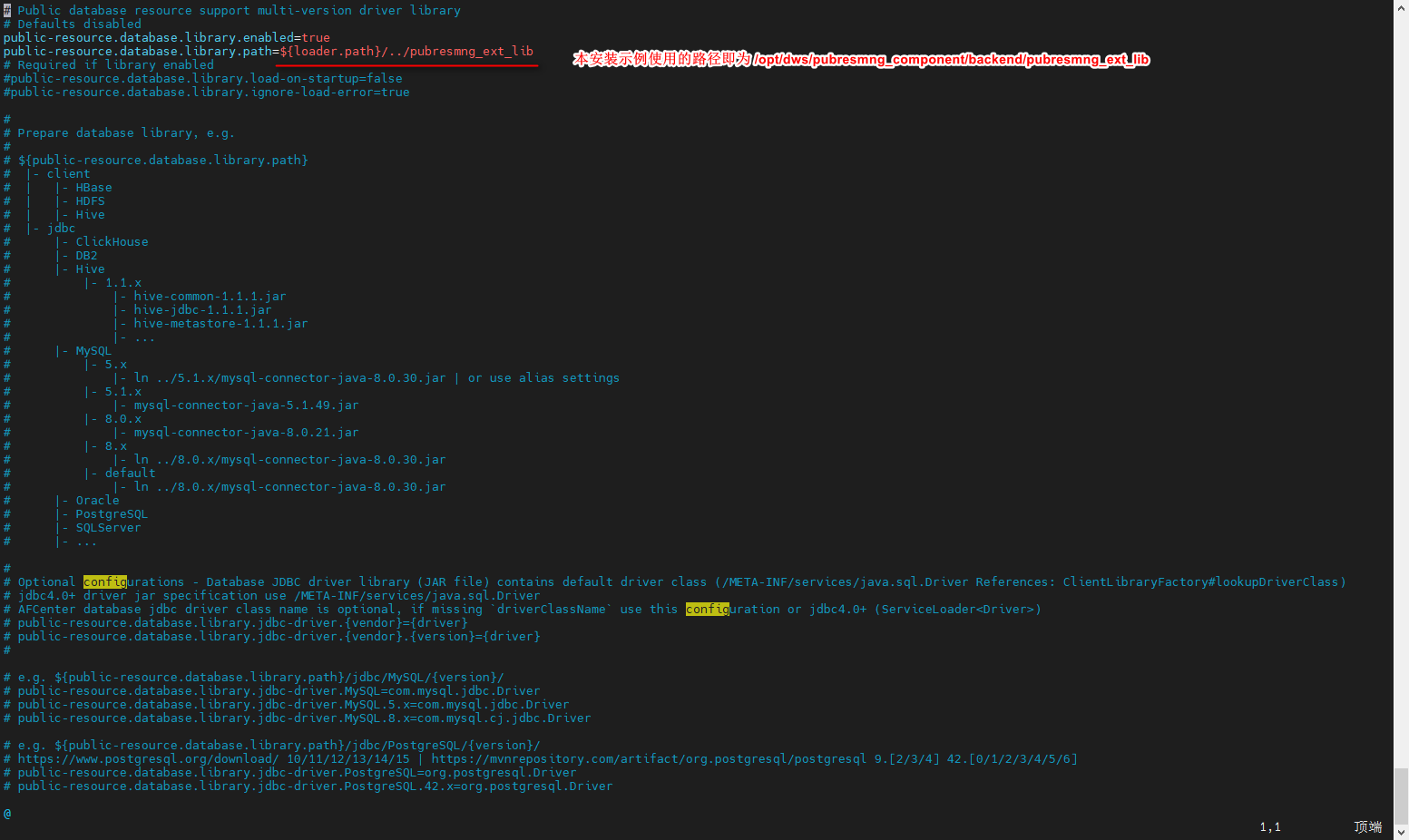

2. 修改/opt/dws/afcenter-base/config/application-pubresmng.properties 文件内容，指定公共资源数据源外置驱动参数目录路径:public-resource.database.library.path

   vim /opt/dws/afcenter-base/config/application-pubresmng.properties
   public-resource.database.library.enabled=true
   public-resource.database.library.path=/opt/dws/pubresmng_component/backend/pubresmng_ext_lib
   注意: 默认外置驱动不包含星环Inceptor，使用星环Inceptor前需要将驱动包放到配置的目录下。

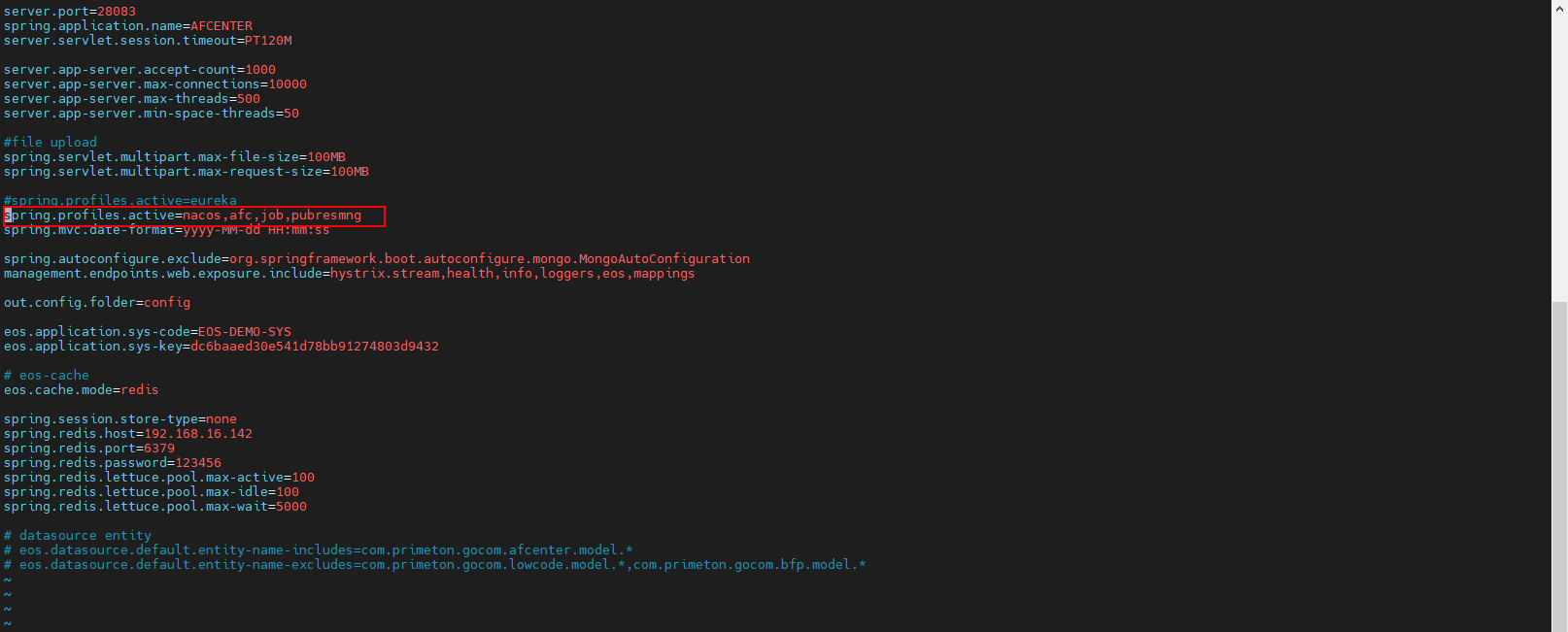

3. 修改/opt/dws/afcenter-base/config/application.properties 文件内容，启用application-pubresmng.properties配置文件。

   vim /opt/dws/afcenter-base/config/application.properties




4. 修改以上配置需要重启AFCENTER。

   cd /opt/dws/afcenter-base
   ./bin/shutdown.sh
   ./bin/startup.sh


5. 修改DWS配置文件

1. 修改 dws_server/config/bootstrap.properties，使用实际的nacos服务所在服务器ip:port

# nacos-addr
spring.cloud.nacos.config.enabled=true
spring.cloud.nacos.config.server-addr=127.0.0.1:8848  #修改为实际的nacos服务所在服务器ip:port

2. 修改 dws_server/config/application-nacos.properties，使用实际的nacos服务所在服务器ip:port

spring.cloud.nacos.discovery.enabled=true
spring.cloud.nacos.discovery.server-addr=127.0.0.1:8848	#修改为实际的nacos服务所在服务器ip:port

eureka.client.enabled=false

3. 修改dws_server/config/application.properties，修改redis配置参数

# eos cache config
eos.cache.mode=redis

spring.session.store-type=redis
#修改redis配置信息
spring.redis.host=192.168.30.142
spring.redis.port=6379
spring.redis.password=123456
spring.redis.lettuce.pool.max-active=100
spring.redis.lettuce.pool.max-idle=100
spring.redis.lettuce.pool.max-wait=5000

4. 修改 dws_server/config/DWS/config/user-config.xml

修改文件中的数据库配置信息，即[初始化脚本](#3. 初始化数据库脚本)所用的数据库。

MySQL：

<group name="default">
    <configValue key="Database-Type">MySql</configValue>
    <configValue key="Jdbc-Type"/>
    <configValue key="C3p0-DriverClass">com.mysql.jdbc.Driver</configValue>
    <configValue key="C3p0-Url">jdbc:mysql://127.0.0.1:3306/dws?characterEncoding=utf-8&amp;serverTimezone=Asia/Shanghai</configValue>
    <configValue key="C3p0-UserName">root</configValue>
    <configValue key="C3p0-Password">root</configValue>
    <configValue key="C3p0-PoolSize">10</configValue>
    <configValue key="C3p0-MaxPoolSize">50</configValue>
    <configValue key="C3p0-MinPoolSize">10</configValue>
    <!-- //seconds, 0 means connections never expire -->
    <configValue key="C3p0-MaxIdleTime">600</configValue>
    <!-- //idle connections never tested -->
    <configValue key="C3p0-IdleConnectionTestPeriod">900</configValue>
    <configValue key="C3p0-MaxStatements">0</configValue>
    <configValue key="C3p0-NumHelperThreads">1</configValue>

    <configValue key="Transaction-Isolation">ISOLATION_DEFAULT</configValue>
    <configValue key="Test-Connect-Sql">SELECT count(*) from EOS_UNIQUE_TABLE</configValue>
    <configValue key="Retry-Connect-Count">-1</configValue>
</group>

Oracle：

<group name="default">
            <configValue key="Database-Type">Oracle</configValue>
            <configValue key="Jdbc-Type"/>
            <configValue key="C3p0-DriverClass">oracle.jdbc.OracleDriver</configValue>
            <configValue key="C3p0-Url">jdbc:oracle:thin:@192.168.16.94:1521:orcl</configValue>
            <configValue key="C3p0-UserName">C##DWS_INIT</configValue>
            <configValue key="C3p0-Password">primeton</configValue>
            <configValue key="C3p0-PoolSize">10</configValue>
            <configValue key="C3p0-MaxPoolSize">50</configValue>
            <configValue key="C3p0-MinPoolSize">10</configValue>
            <!-- //seconds, 0 means connections never expire -->
            <configValue key="C3p0-MaxIdleTime">600</configValue>
            <!-- //idle connections never tested -->
            <configValue key="C3p0-IdleConnectionTestPeriod">900</configValue>
            <configValue key="C3p0-MaxStatements">0</configValue>
            <configValue key="C3p0-NumHelperThreads">1</configValue>
            <configValue key="Transaction-Isolation">ISOLATION_DEFAULT</configValue>
            <configValue key="Test-Connect-Sql">SELECT count(*) from EOS_UNIQUE_TABLE</configValue>
            <configValue key="Retry-Connect-Count">-1</configValue>
  </group>

PostgreSQL： url连接中必须增加参数 ?stringtype=unspecified

 <group name="default">
            <configValue key="Database-Type">postgresql</configValue>
            <configValue key="Jdbc-Type"/>
            <configValue key="C3p0-DriverClass">org.postgresql.Driver</configValue>
            <configValue key="C3p0-Url">jdbc:postgresql://192.168.16.86:5432/dws7la_test?stringtype=unspecified</configValue>
            <configValue key="C3p0-UserName">dws7la_test</configValue>
            <configValue key="C3p0-Password">primeton</configValue>
            <configValue key="C3p0-PoolSize">10</configValue>
            <configValue key="C3p0-MaxPoolSize">50</configValue>
            <configValue key="C3p0-MinPoolSize">10</configValue>
            <!-- //seconds, 0 means connections never expire -->
            <configValue key="C3p0-MaxIdleTime">600</configValue>
            <!-- //idle connections never tested -->
            <configValue key="C3p0-IdleConnectionTestPeriod">900</configValue>
            <configValue key="C3p0-MaxStatements">0</configValue>
            <configValue key="C3p0-NumHelperThreads">1</configValue>
            <configValue key="Transaction-Isolation">ISOLATION_DEFAULT</configValue>
            <configValue key="Test-Connect-Sql">SELECT count(*) from EOS_UNIQUE_TABLE</configValue>
            <configValue key="Retry-Connect-Count">-1</configValue>
  </group>

DM：

 <group name="default">
            <configValue key="Database-Type">DM</configValue>
            <configValue key="Jdbc-Type"/>
            <configValue key="C3p0-DriverClass">dm.jdbc.driver.DmDriver</configValue>
            <configValue key="C3p0-Url">jdbc:dm://192.168.16.90:5236/DWSV7LA</configValue>
            <configValue key="C3p0-UserName">DWSV7LA</configValue>
            <configValue key="C3p0-Password">primeton</configValue>
            <configValue key="C3p0-PoolSize">10</configValue>
            <configValue key="C3p0-MaxPoolSize">50</configValue>
            <configValue key="C3p0-MinPoolSize">10</configValue>
            <!-- //seconds, 0 means connections never expire -->
            <configValue key="C3p0-MaxIdleTime">600</configValue>
            <!-- //idle connections never tested -->
            <configValue key="C3p0-IdleConnectionTestPeriod">900</configValue>
            <configValue key="C3p0-MaxStatements">0</configValue>
            <configValue key="C3p0-NumHelperThreads">1</configValue>
            <configValue key="Transaction-Isolation">ISOLATION_DEFAULT</configValue>
            <configValue key="Test-Connect-Sql">SELECT count(*) from EOS_UNIQUE_TABLE</configValue>
            <configValue key="Retry-Connect-Count">-1</configValue>
  </group>

openGauss：

 <group name="default">
            <configValue key="Database-Type">gaussDB</configValue>
            <configValue key="Jdbc-Type"/>
            <configValue key="C3p0-DriverClass">org.opengauss.Driver</configValue>
            <configValue key="C3p0-Url">jdbc:opengauss://192.168.16.144:15432/dws7_test</configValue>
            <configValue key="C3p0-UserName">gaussdb</configValue>
            <configValue key="C3p0-Password">primeton</configValue>
            <configValue key="C3p0-PoolSize">10</configValue>
            <configValue key="C3p0-MaxPoolSize">50</configValue>
            <configValue key="C3p0-MinPoolSize">10</configValue>
            <!-- //seconds, 0 means connections never expire -->
            <configValue key="C3p0-MaxIdleTime">600</configValue>
            <!-- //idle connections never tested -->
            <configValue key="C3p0-IdleConnectionTestPeriod">900</configValue>
            <configValue key="C3p0-MaxStatements">0</configValue>
            <configValue key="C3p0-NumHelperThreads">1</configValue>
            <configValue key="Transaction-Isolation">ISOLATION_DEFAULT</configValue>
            <configValue key="Test-Connect-Sql">SELECT count(*) from EOS_UNIQUE_TABLE</configValue>
            <configValue key="Retry-Connect-Count">-1</configValue>
  </group>

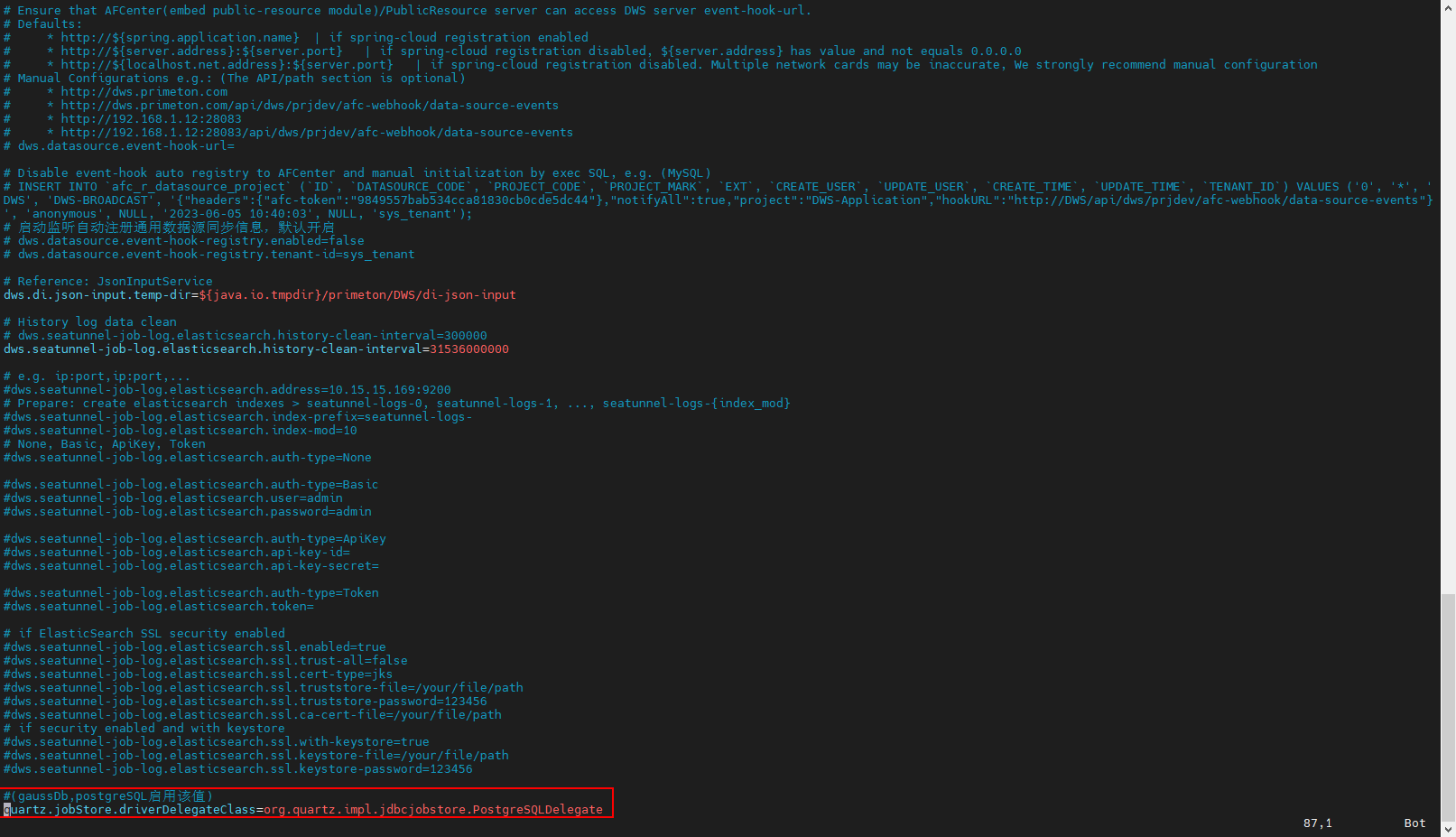

5. 若使用的数据库是PostgreSQL和openGauss ，需要对配置文件做如下修改 dws_server/conf/application-dws.properties，启用如下配置

#(gaussDB,postgreSQL启用该值)
quartz.jobStore.driverDelegateClass=org.quartz.impl.jdbcjobstore.PostgreSQLDelegate

6. nginx.conf配置

微应用环境，与afc使用同一个nginx,提供以下两种配置方式参考，示例如下 ：

方式一:（推荐使用）：

配置 {eos8.0la安装路径}/apps/eos-app/web/conf/eos8.conf文件，增加如下配置到eos8.conf中

        location /DWS {
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Real-Port $remote_port;
            proxy_set_header REMOTE-HOST $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

            charset utf-8;
            proxy_pass http://192.168.16.80:28085/;

            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "Upgrade";
            proxy_read_timeout 600s;
        }

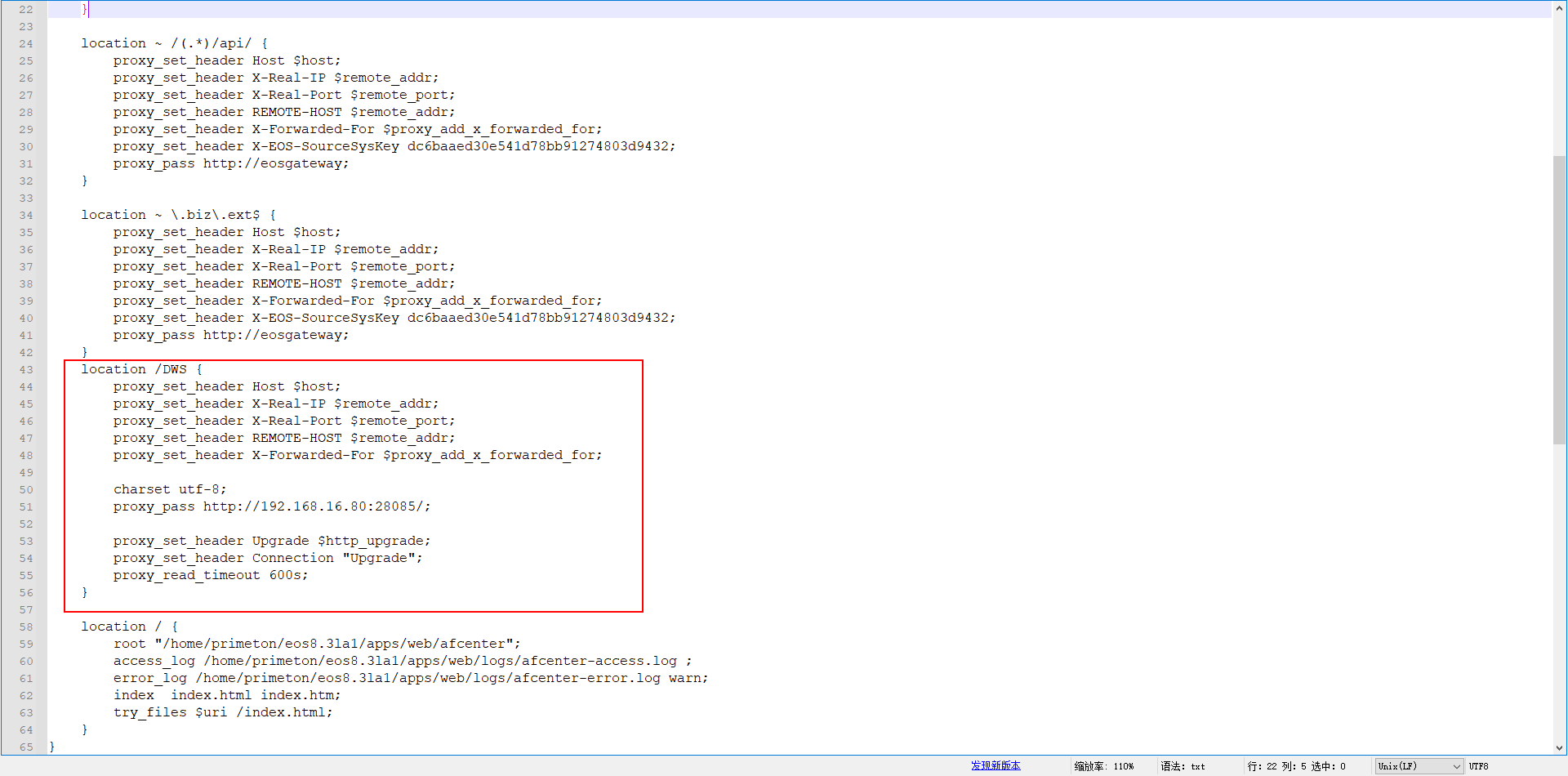

如下图所示：

方式二：

{eos8.0la安装路径}/apps/eos-app/web/conf下新增加一个配置文件，例如：dws.conf,配置如下：

        server {
        listen       8081;
        server_name  192.168.16.80; # 根据实际环境修改ip和端口

        charset utf-8;
        # AFCenter 前端资源文件，根据实际环境修改路经
        location / {
            root   /opt/dws/afcenter_ui;
            index  index.html index.htm;
            try_files $uri /index.html;
        }

        # AFcenter后端，根据实际环境修改ip和端口
        location /afc {
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Real-Port $remote_port;
            proxy_set_header REMOTE-HOST $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

            proxy_pass http://192.168.16.80:28083/;
            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "Upgrade";

        }

        # 作业调度后端，根据实际环境修改ip和端口

        location /DWS {
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Real-Port $remote_port;
            proxy_set_header REMOTE-HOST $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

            charset utf-8;
            proxy_pass http://192.168.16.80:28085/;

            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "Upgrade";
            proxy_read_timeout 600s;
        }


        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
}

配置完成后重启nginx。

7. 启动/停止服务

1. 启动/停止DWS服务

 cd dws_server/
 #启动服务
 ./bin/startup.sh
 #停止服务
 ./bin/shutdown.sh

2. 启动 Nginx 服务

cd /usr/local/nginx/sbin
./nginx                 #启动
./nginx -s reload       #重新加载

⚠️ 特殊场景说明： 在初始化公共资源模块的sql语句前，如果AFCENTER已经完成了初次启动且初始化数据完成，则在完成公共资源相关部署(介质解压部署，sql脚本初始化，配置文件修改)并重启AFCENTER后，需要进行如下配置：

8.重启AFCENTER后的权限配置（非必要步骤）

1.若当前使用的AFCenter版本为8.3.0，则需要将介质AFC-patch.zip中的文件解压到${AFCenter部署路径}/lib目录下，然后重启AFCenter。

2.若使用的数据库是PostgreSQL或openGauss时，则需要将介质DWS-patch.zip中的文件解压到${DWS Server部署路径}/lib目录下，然后重启DWS。

8.1 同步租户资源，导入dws数据

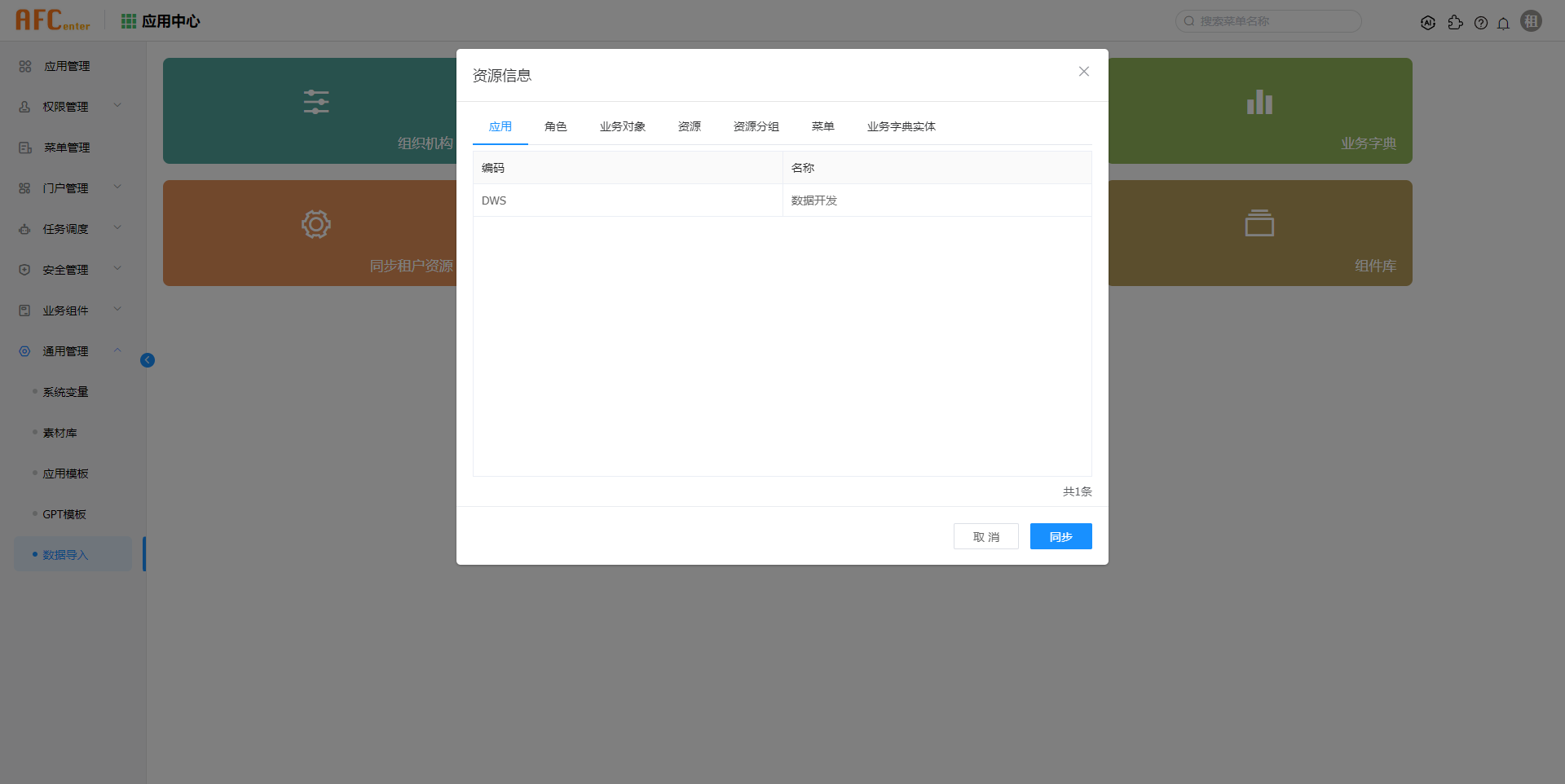

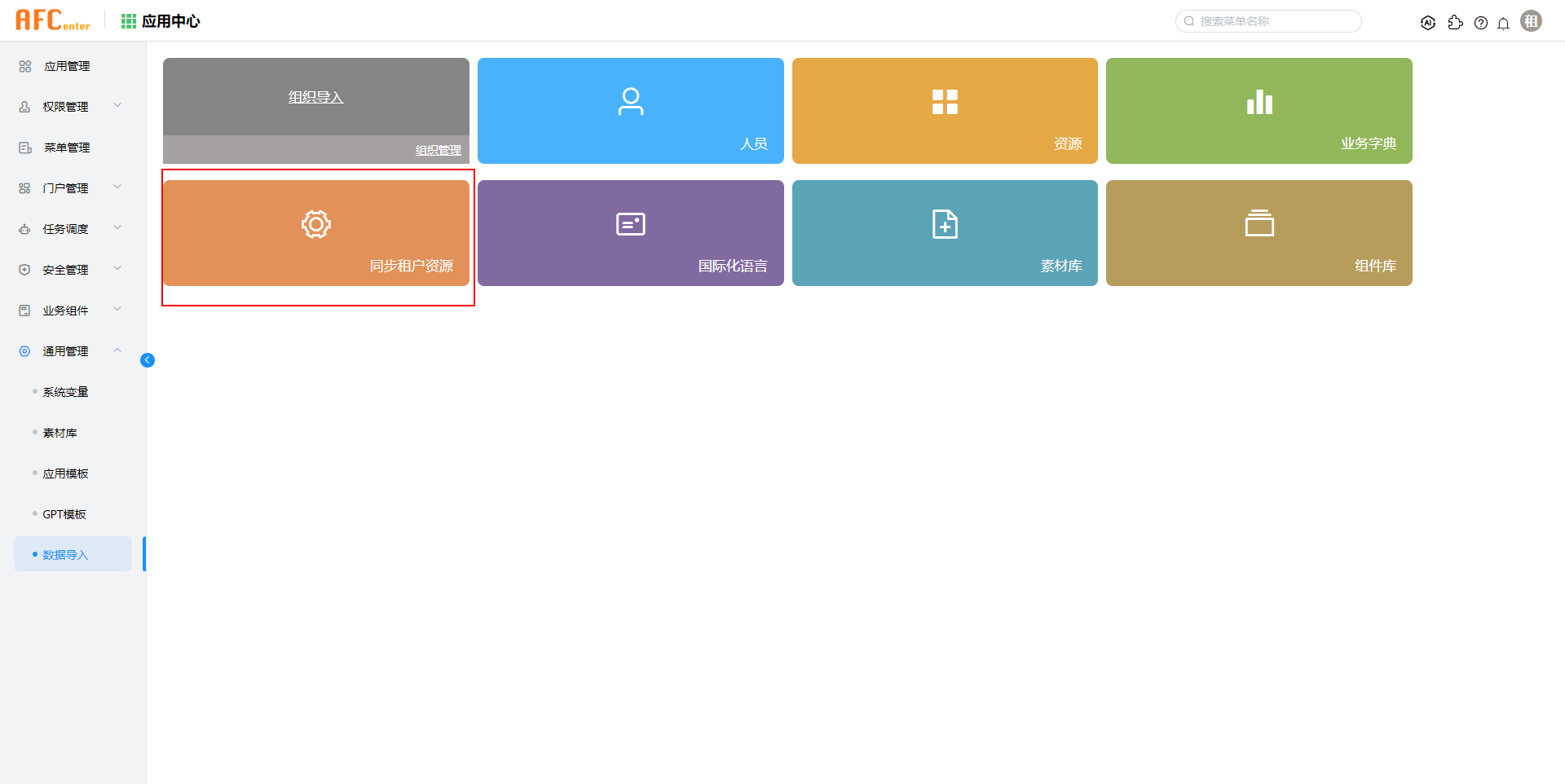

1. 登录AFCENTER系统（本示例中地址http://192.168.16.80:8081），点击【应用中心】，进入菜单 “通用管理”->”数据导入”，点击【同步租户资源】

2. 点击"同步"按钮，数据同步完成。

8.2 角色授权

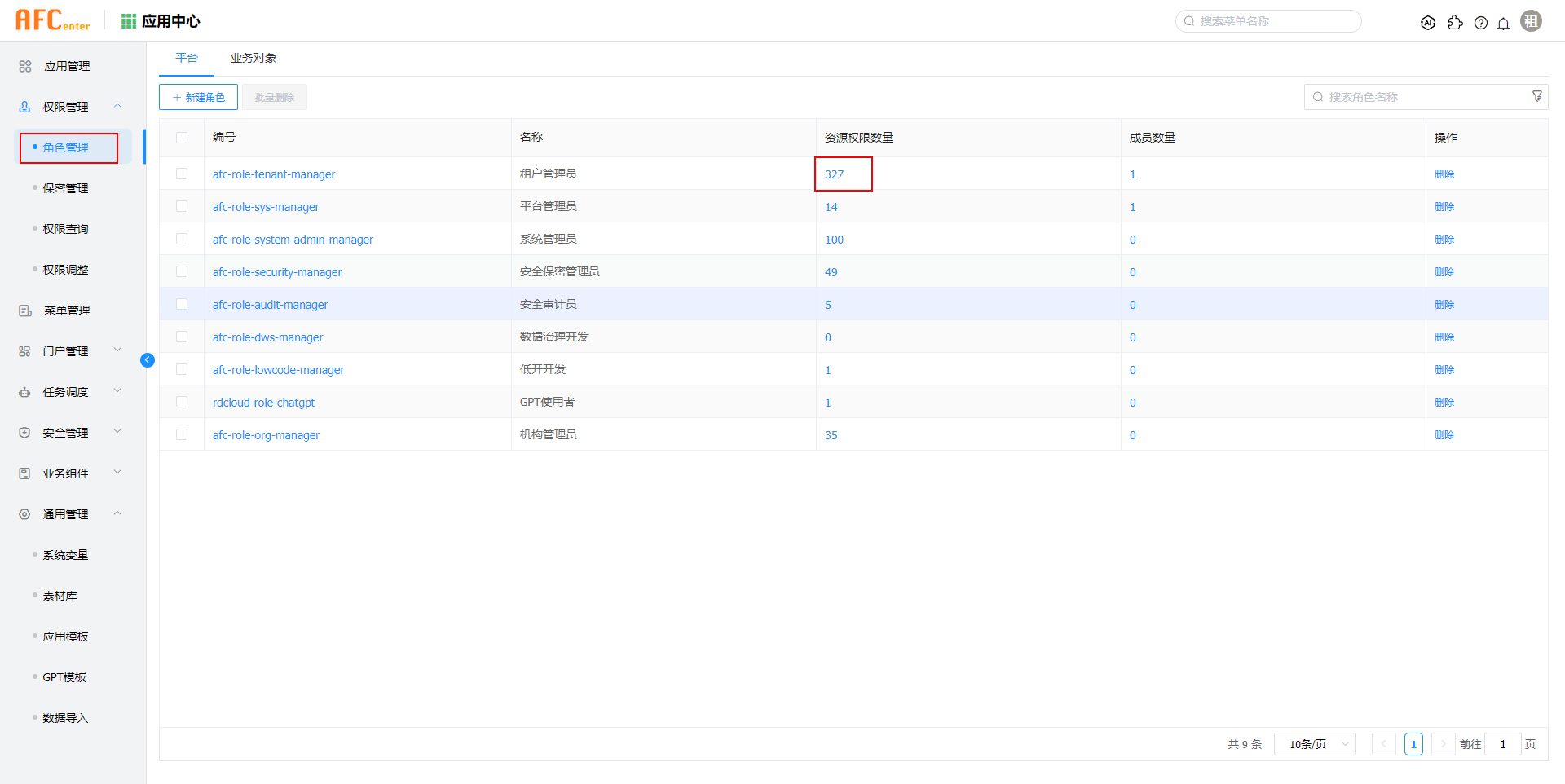

1. 点击【应用中心】，进入菜单“权限管理“->“角色管理“，点击租户管理员的【资源权限数量】，如下图

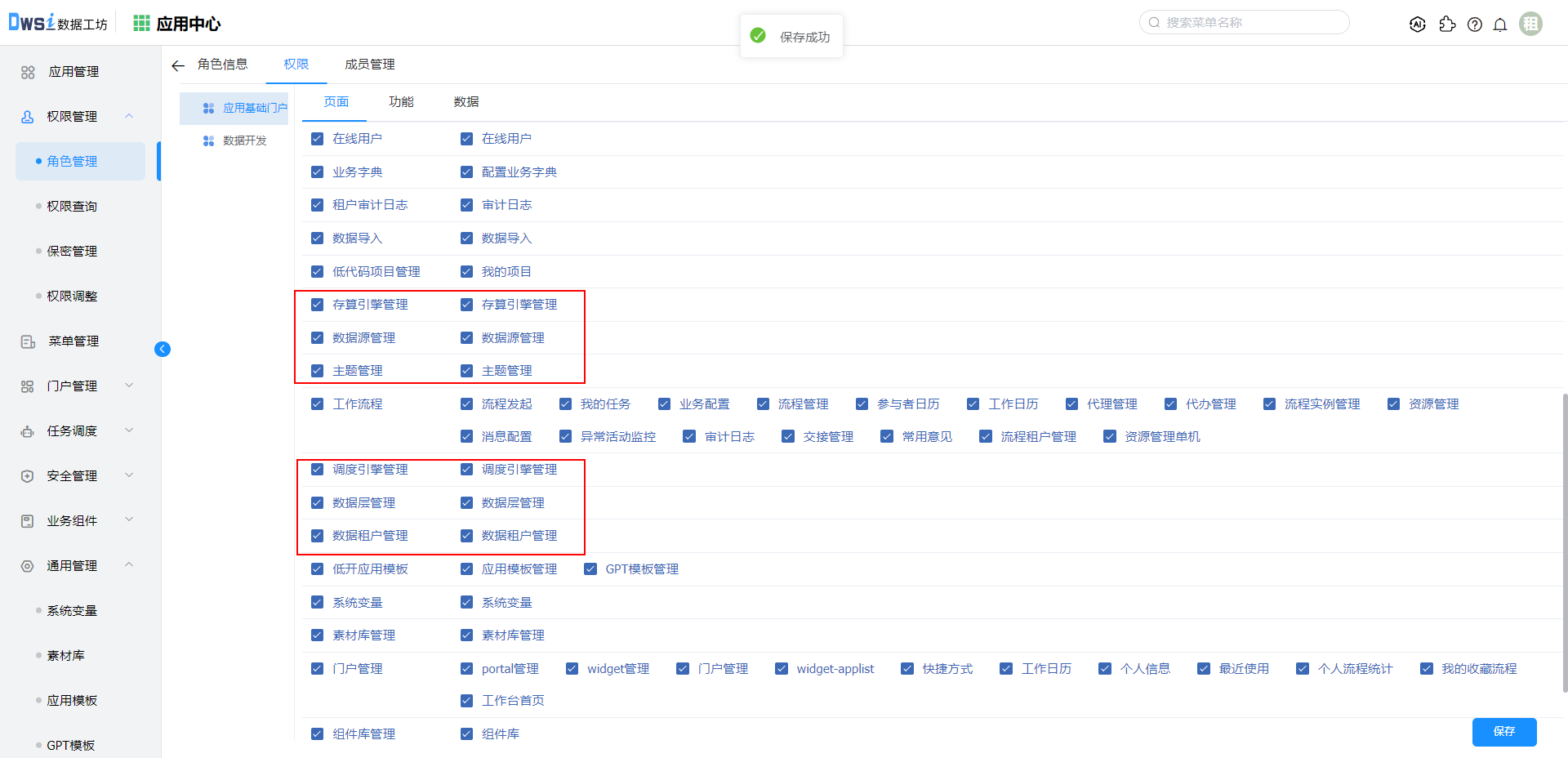

2. 在【应用基础门户】的“页面”tab中，分别勾选【存算引擎管理】、【数据源管理】、【主题管理】、【调度引擎管理】、【数据层管理】、【数据租户管理】，并点击保存

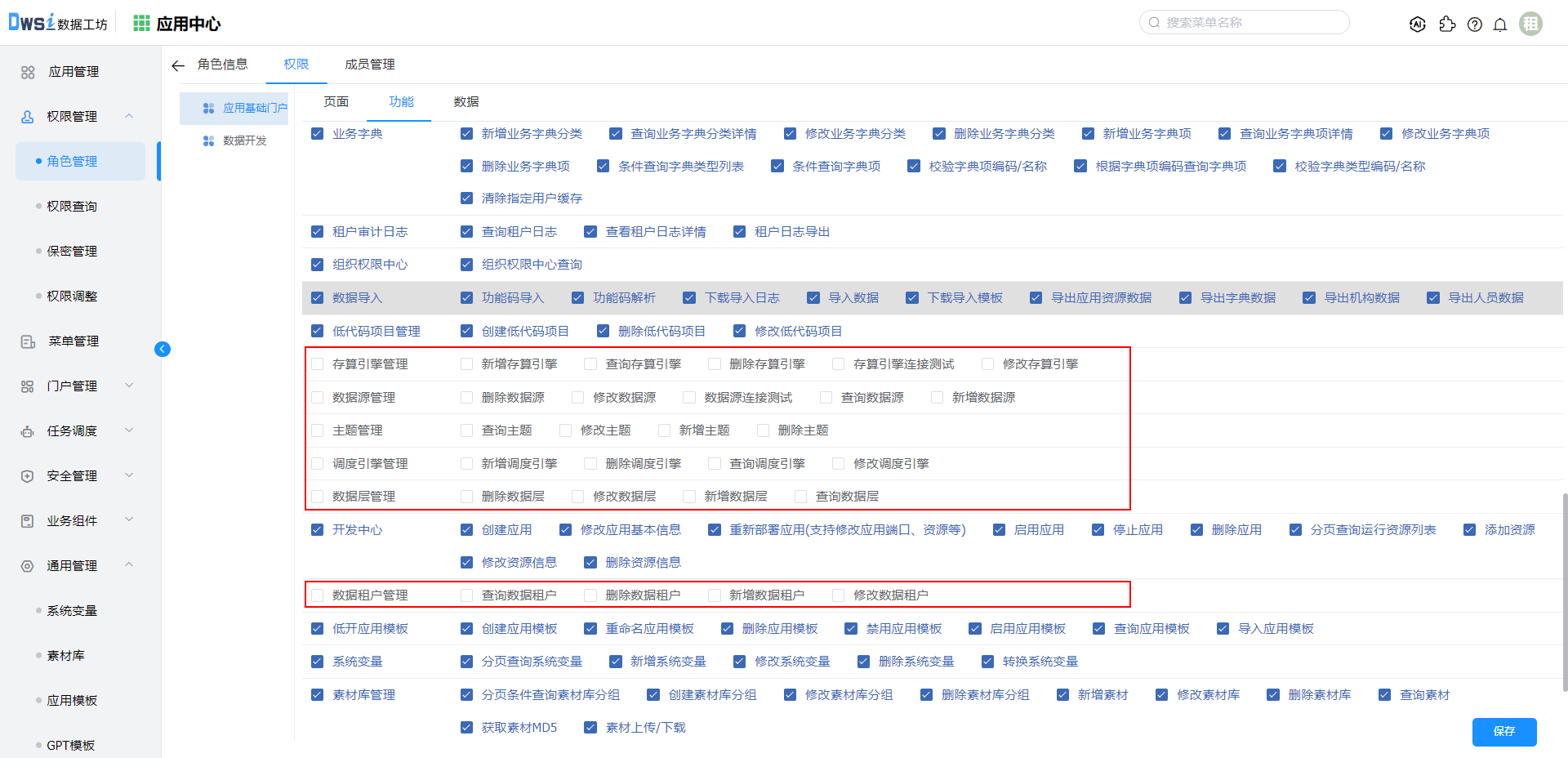

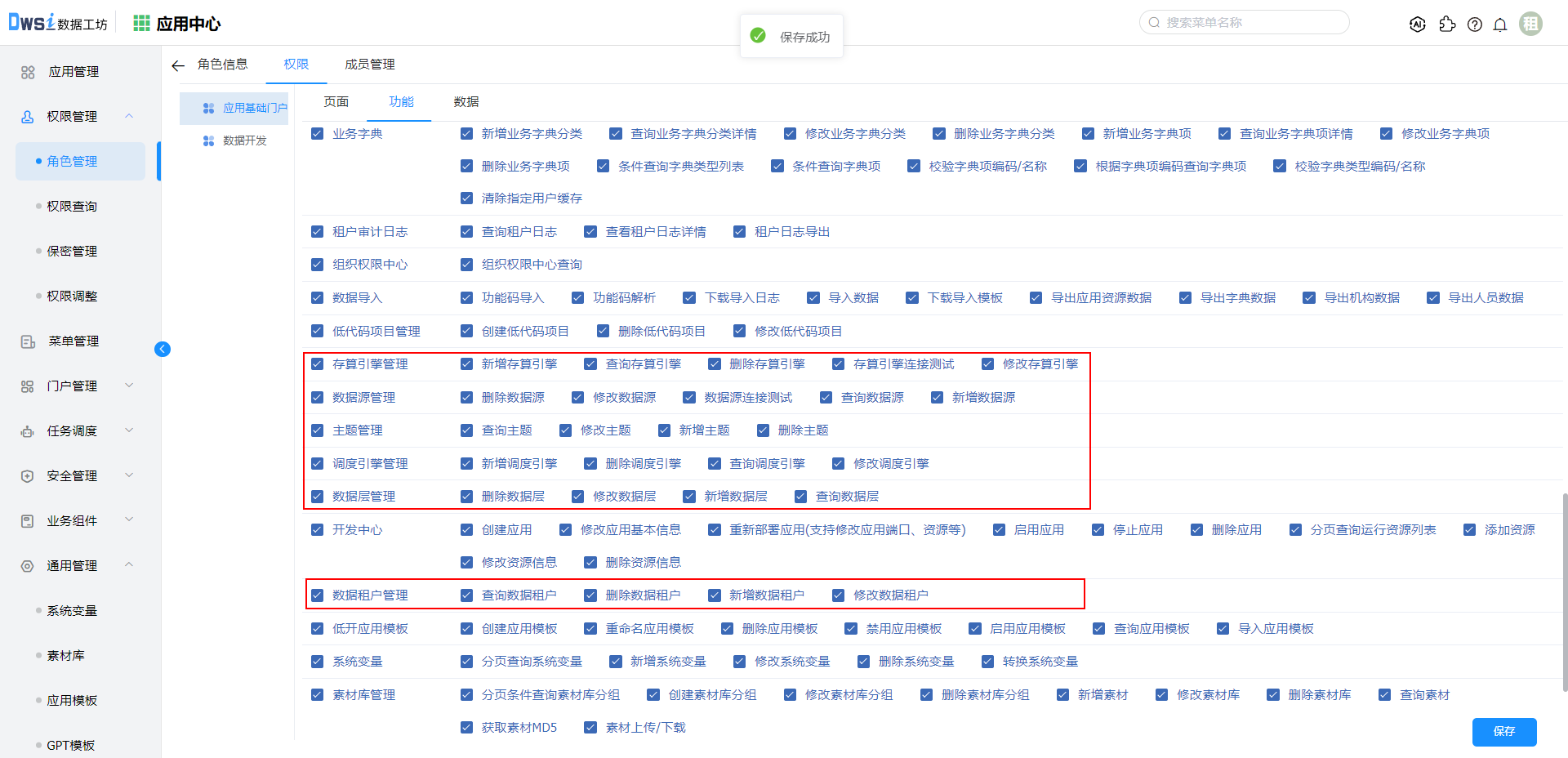

3. 在点击“功能”tab中，分别勾选【存算引擎管理】、【数据源管理】、【主题管理】、【调度引擎管理】、【数据层管理】、【数据租户管理】，并点击保存

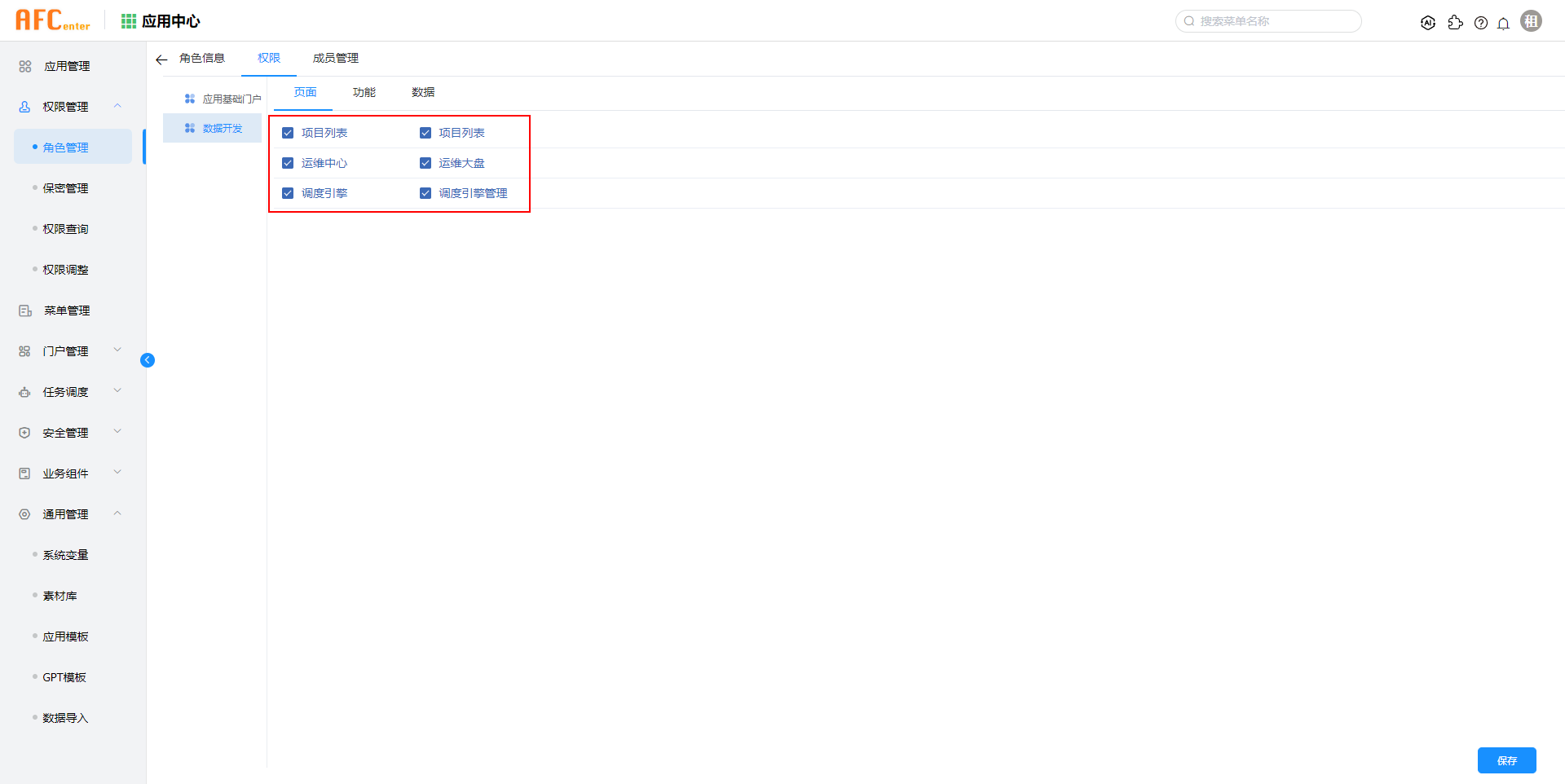

4. 在【数据开发】的“页面”tab中，分别勾选【项目列表】、【运维中心】、【调度引擎】，并点击保存

5. 在【数据开发】的“功能”tab中，勾选【调度引擎】，并点击保存

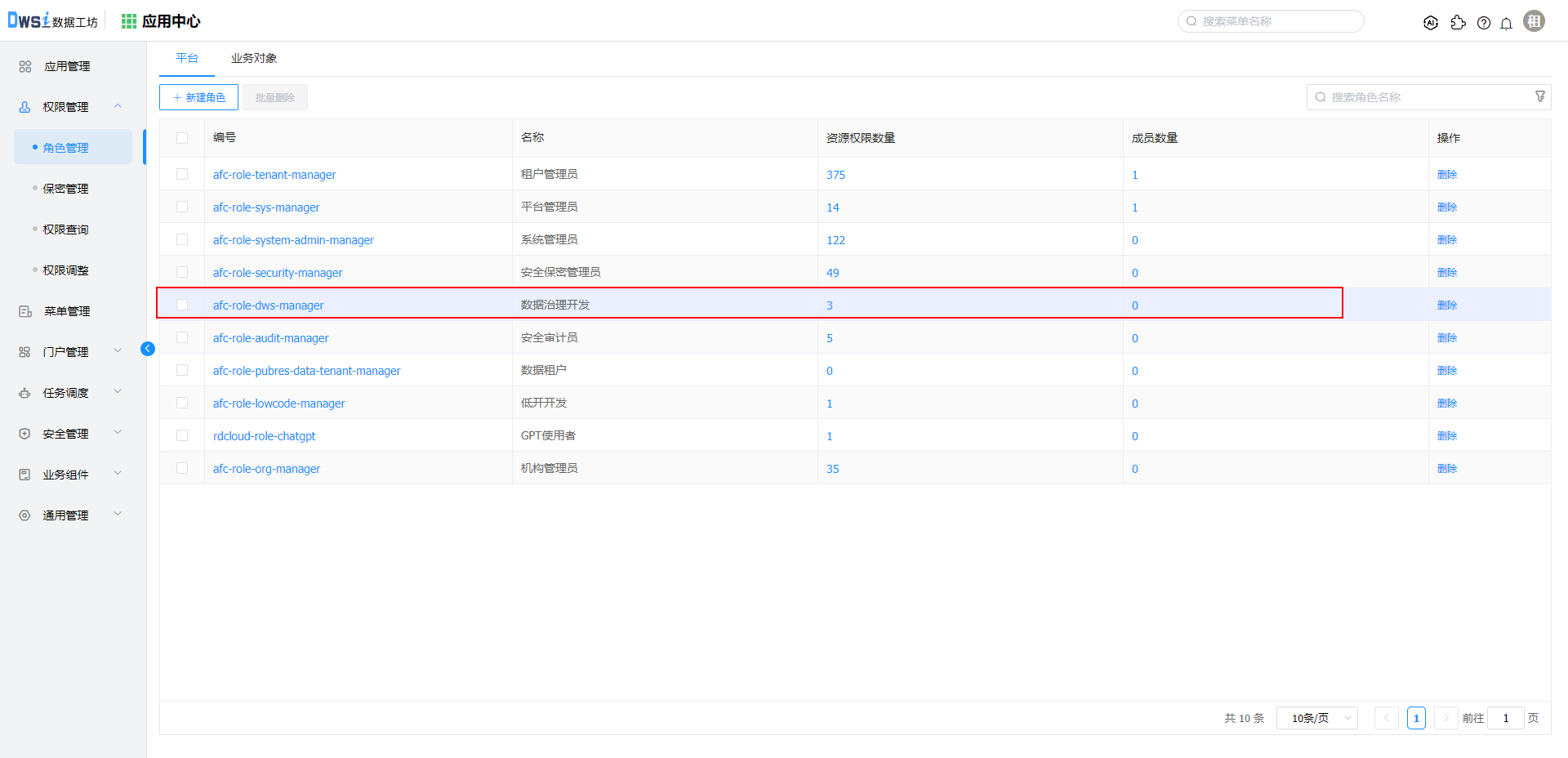

6. 点击返回角色管理，在平台页签，点击【数据治理开发】角色对应的资源权限数量。

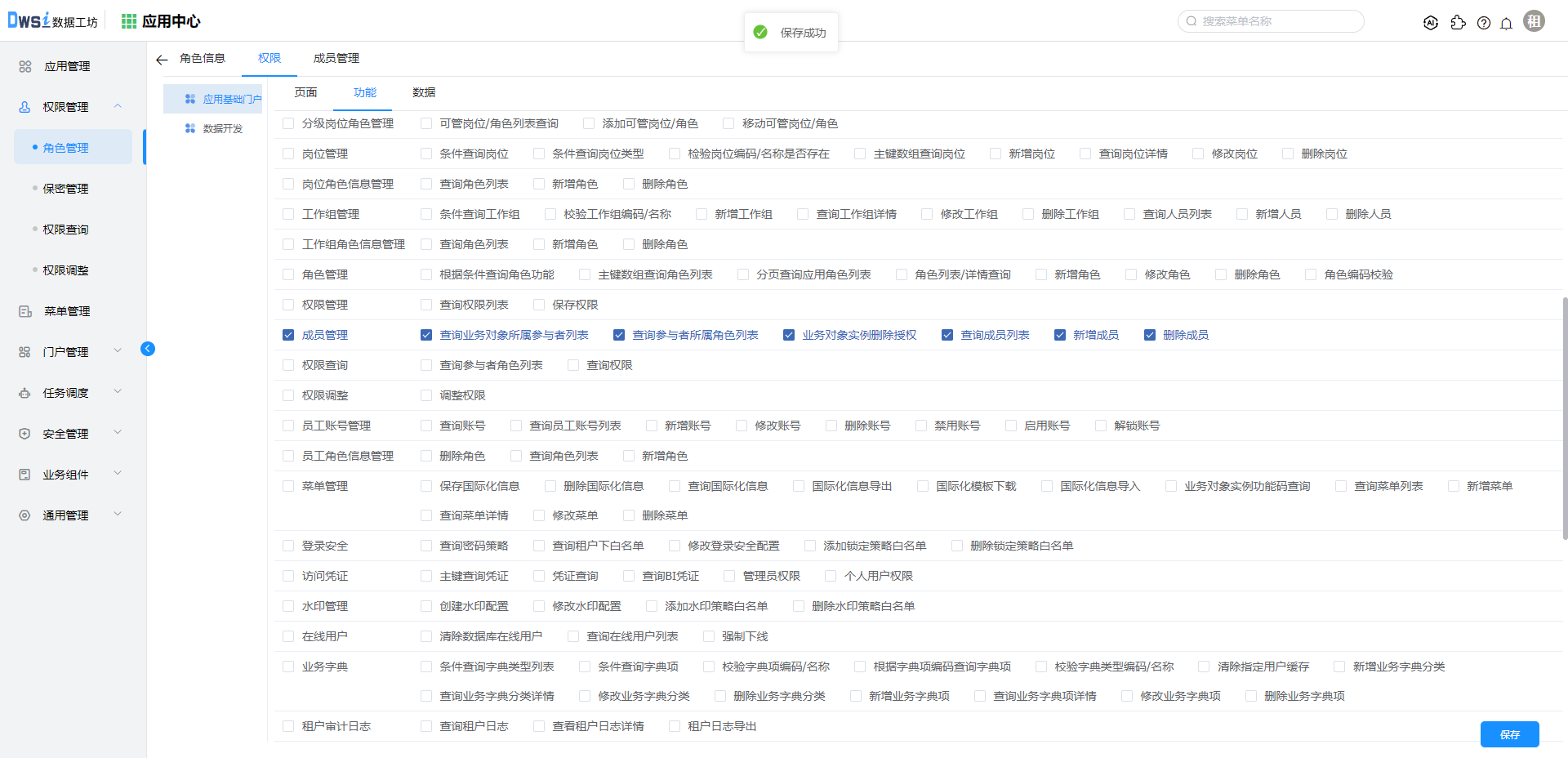

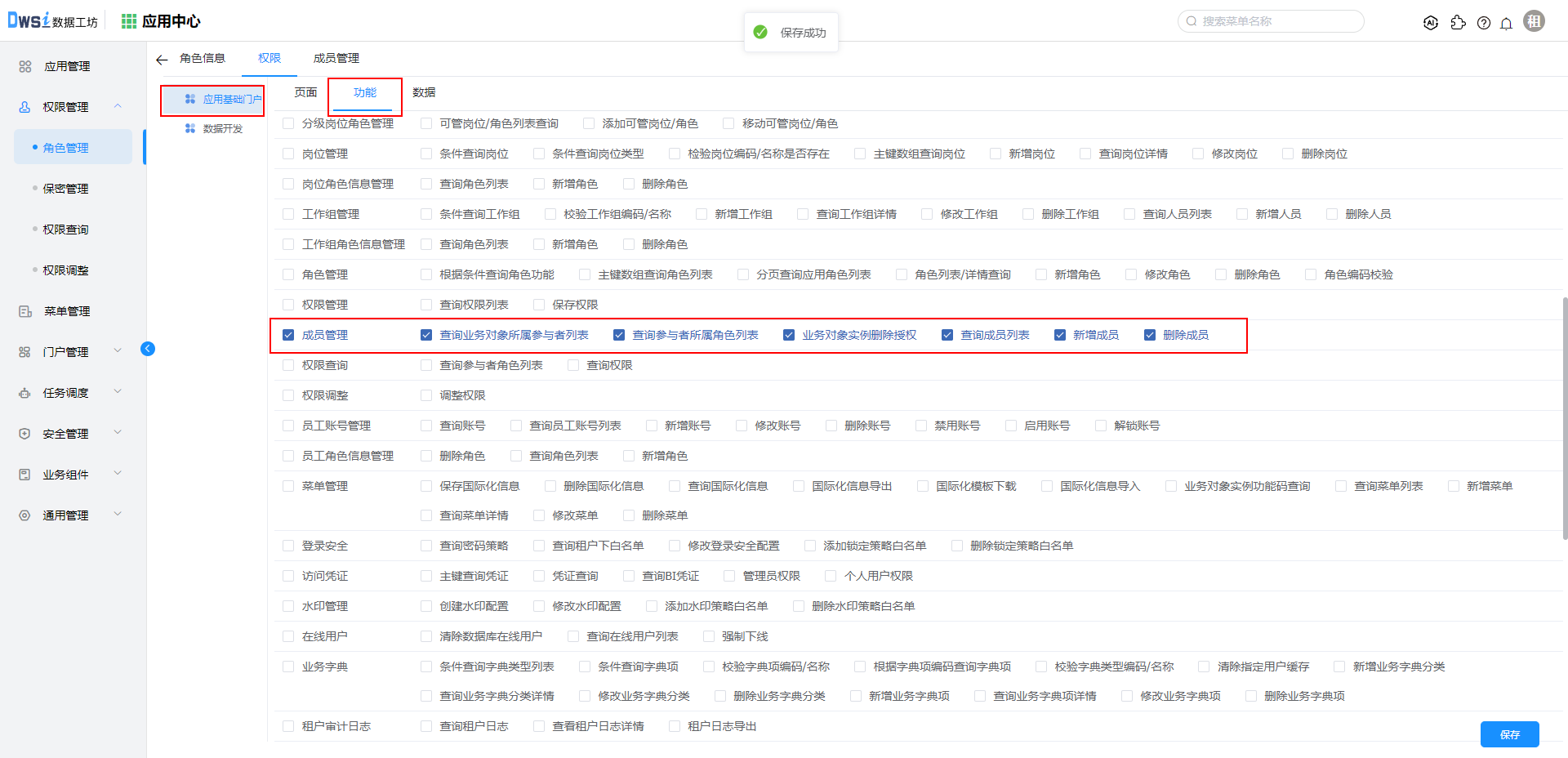

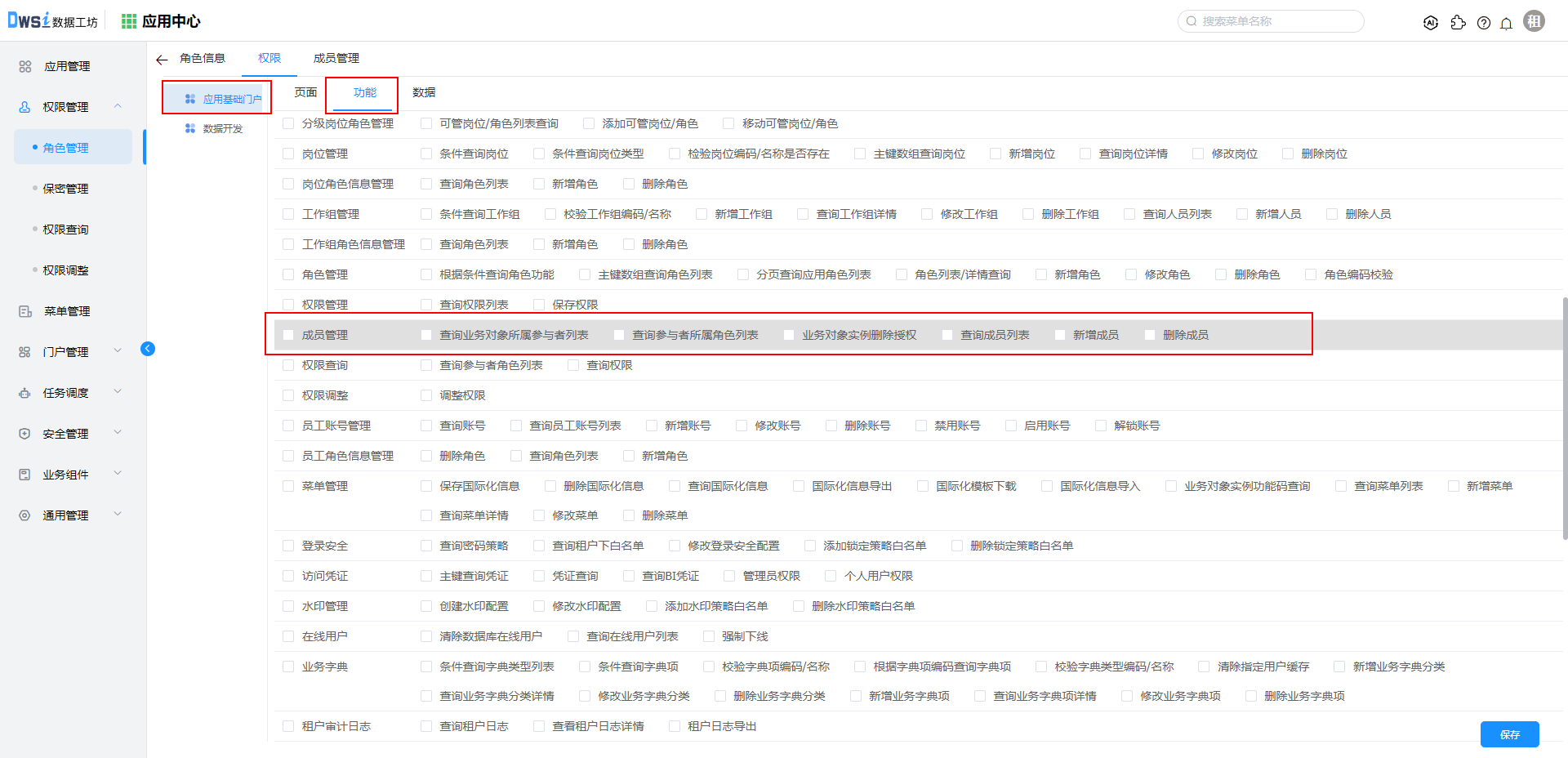

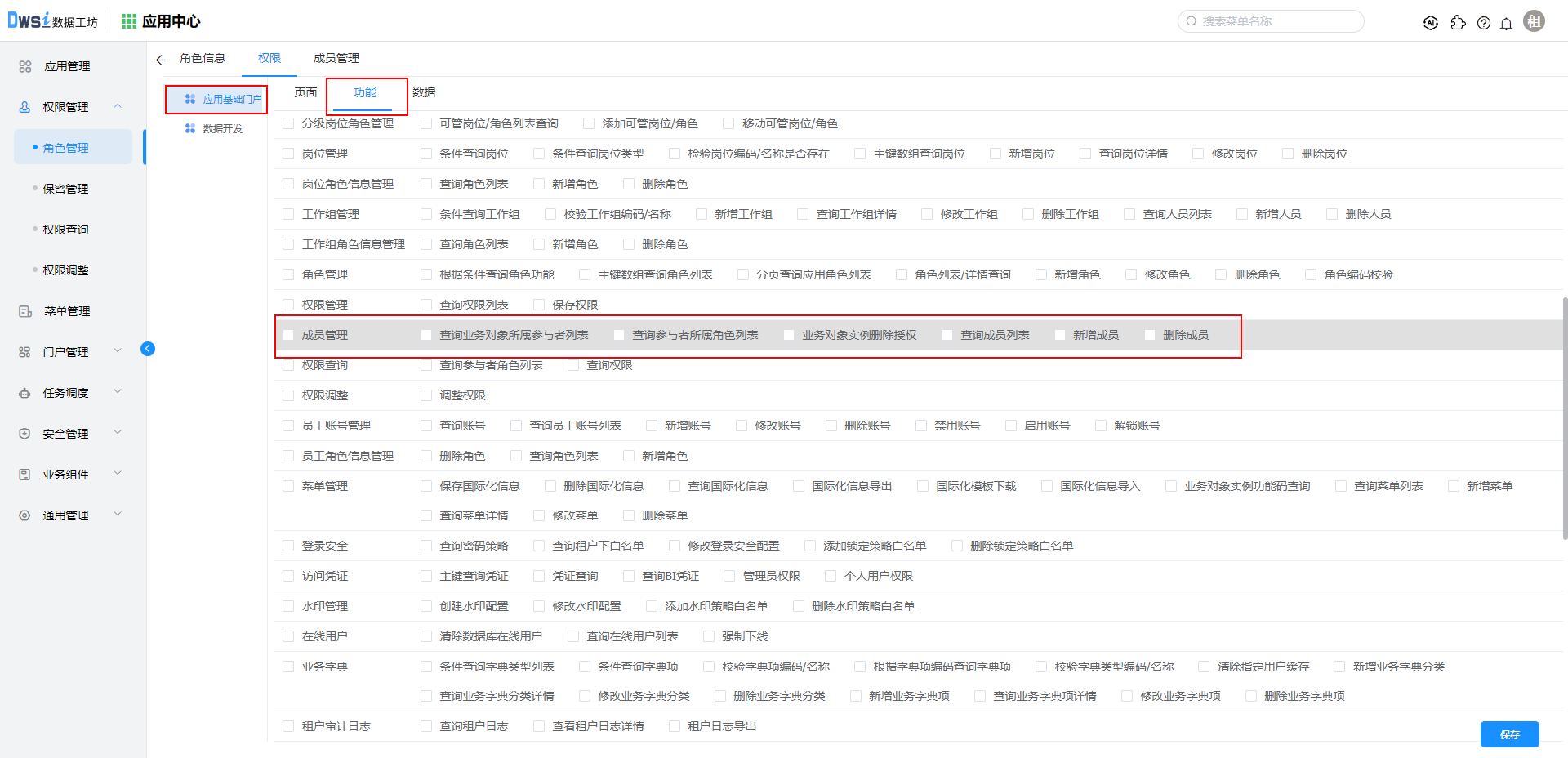

7. 选择【应用基础门户】，切换功能页签，勾选“成员管理”下的所有选项，并保存。

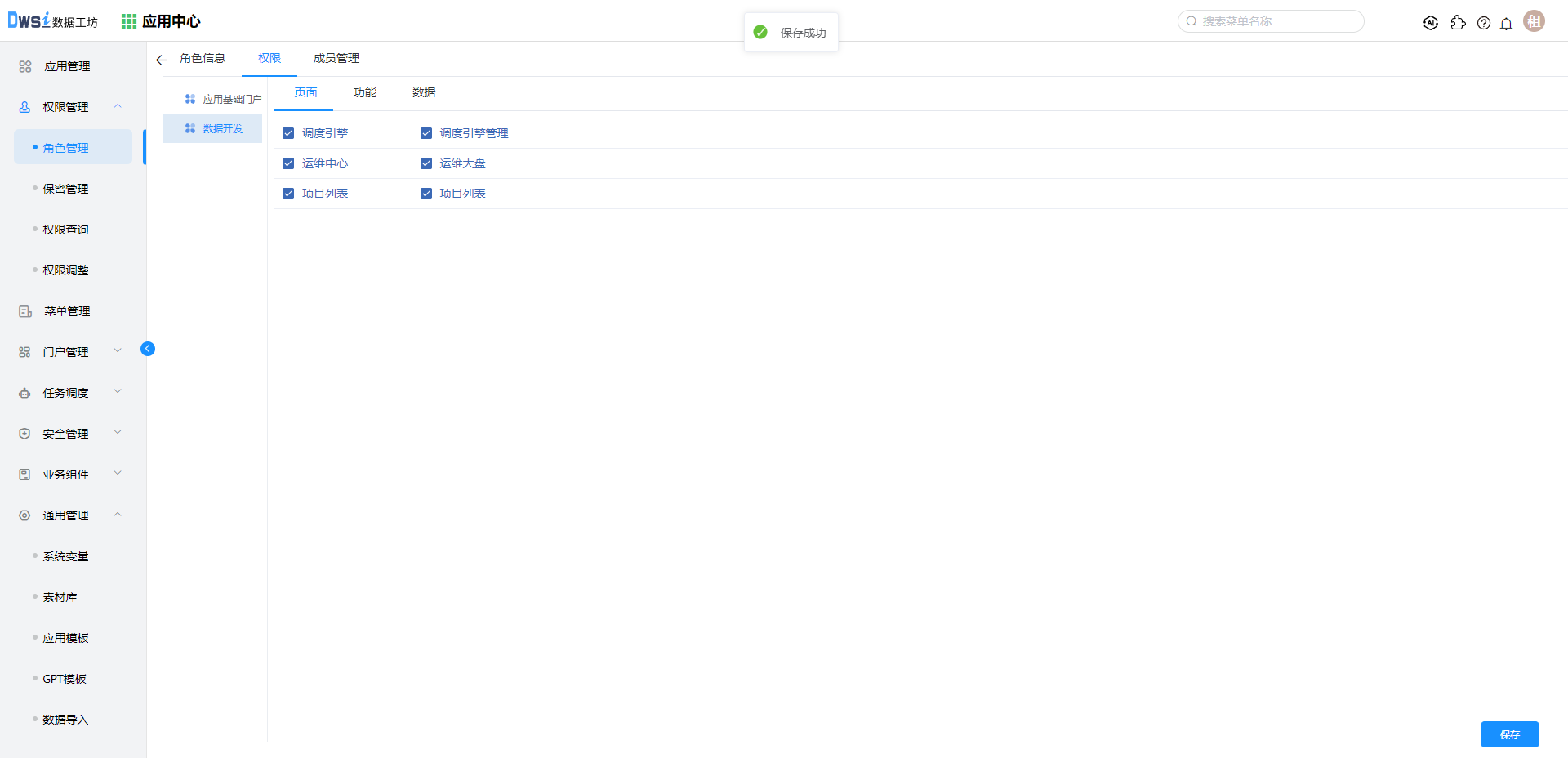

8. 选择【数据开发】，点击页面页签，勾选全部选项并保存。

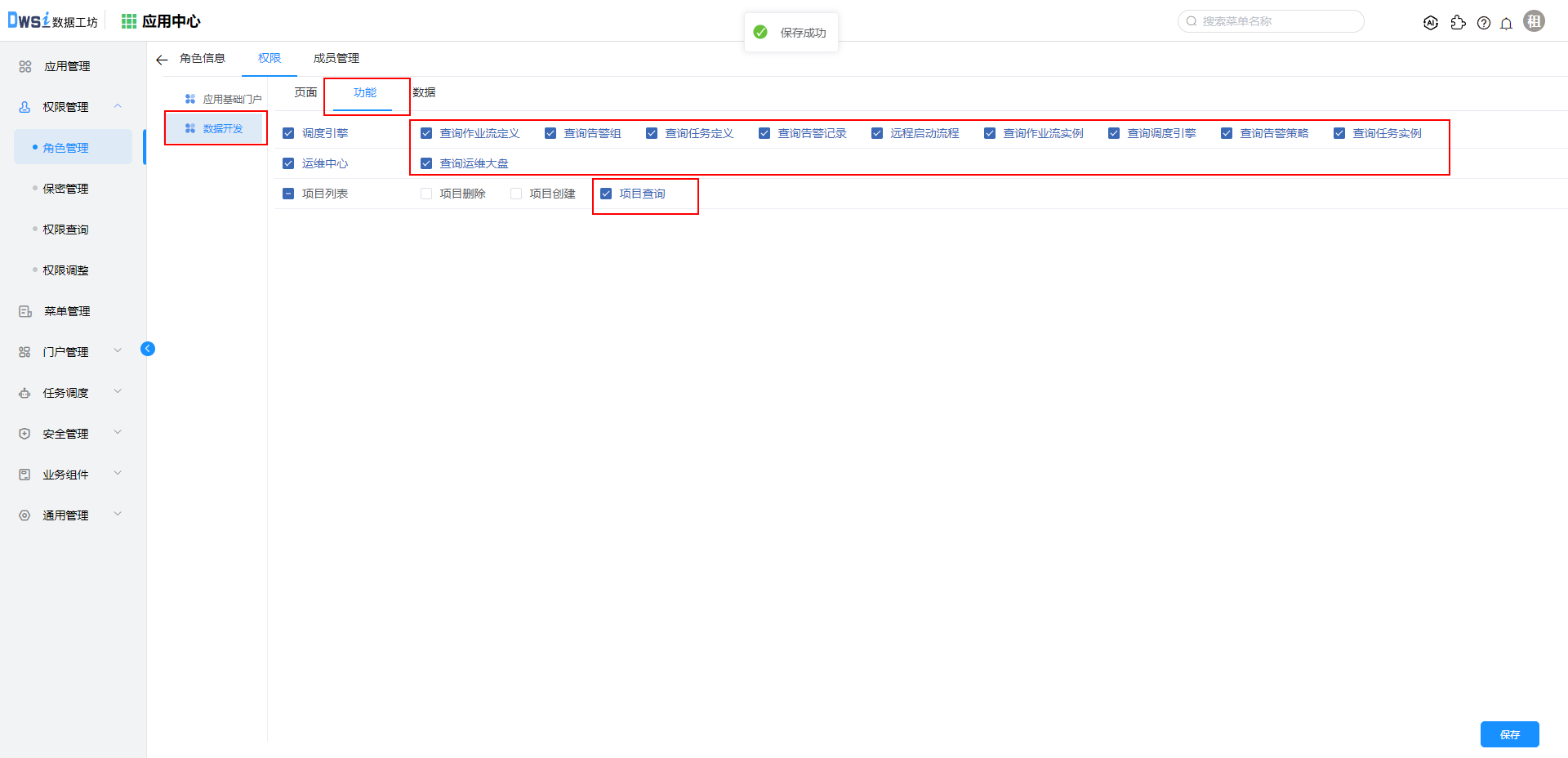

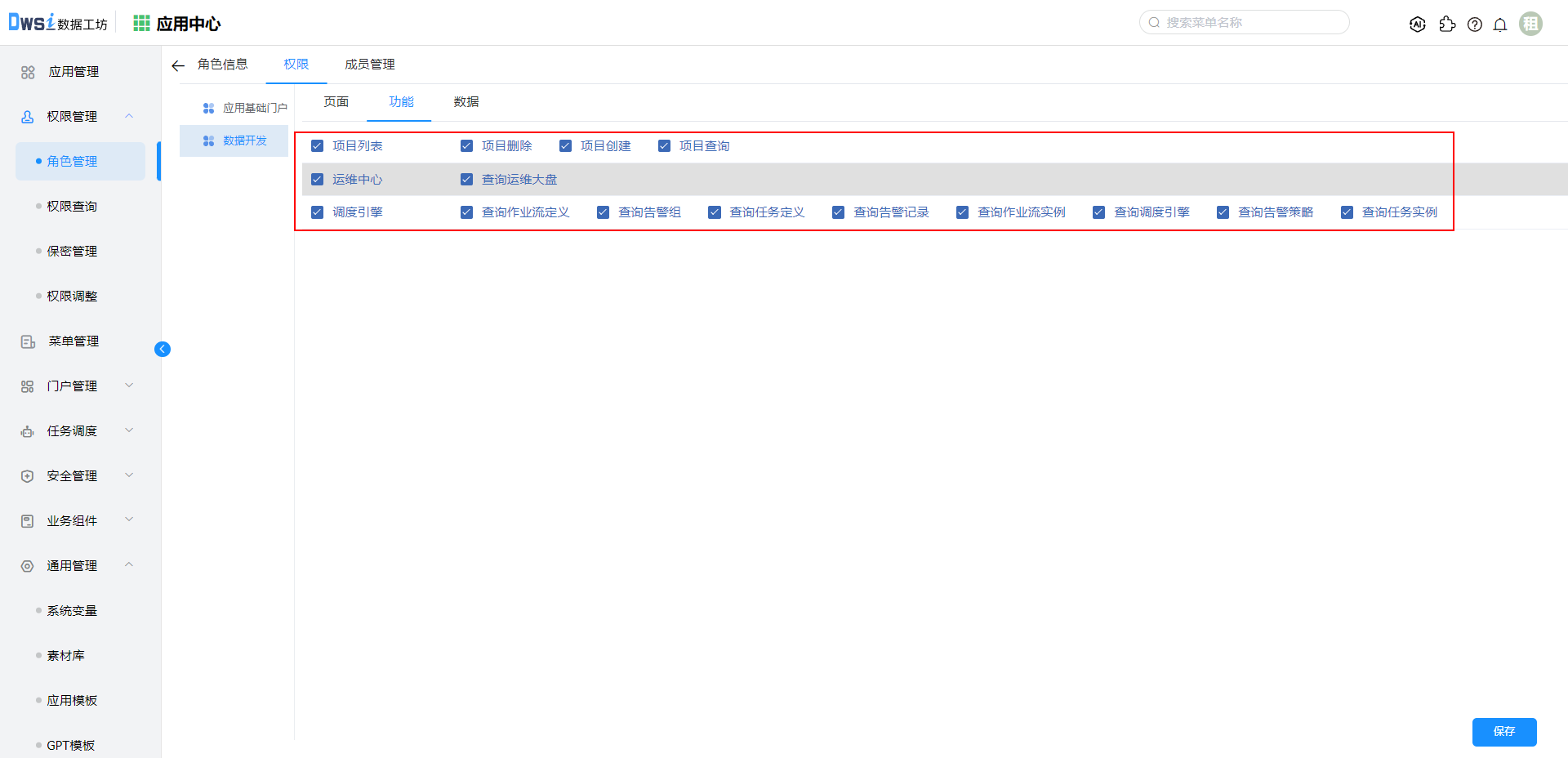

9. 切换功能页签，勾选“项目列表”的“项目查询”，以及调度引擎与运维中心下的所有选项。

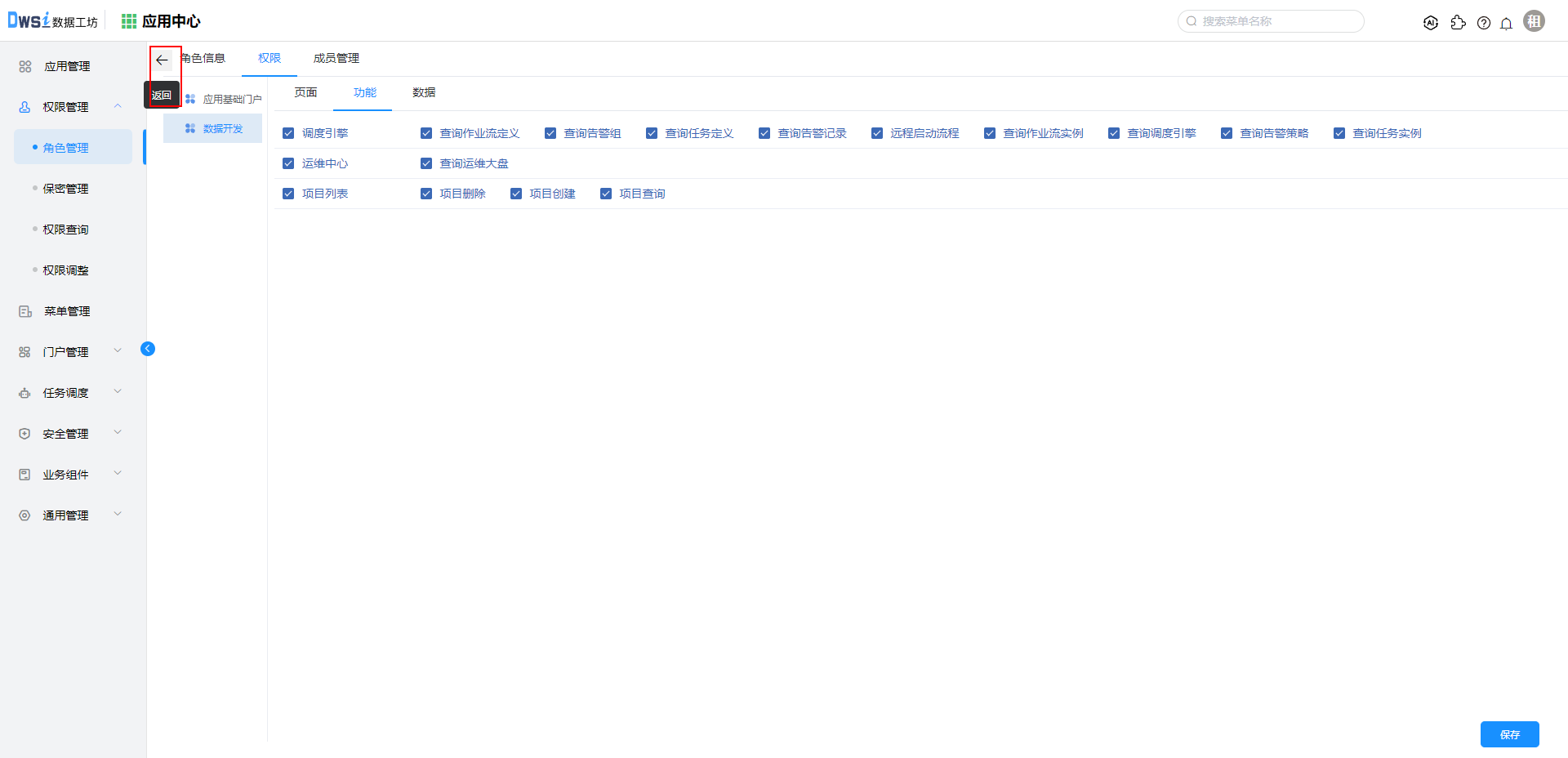

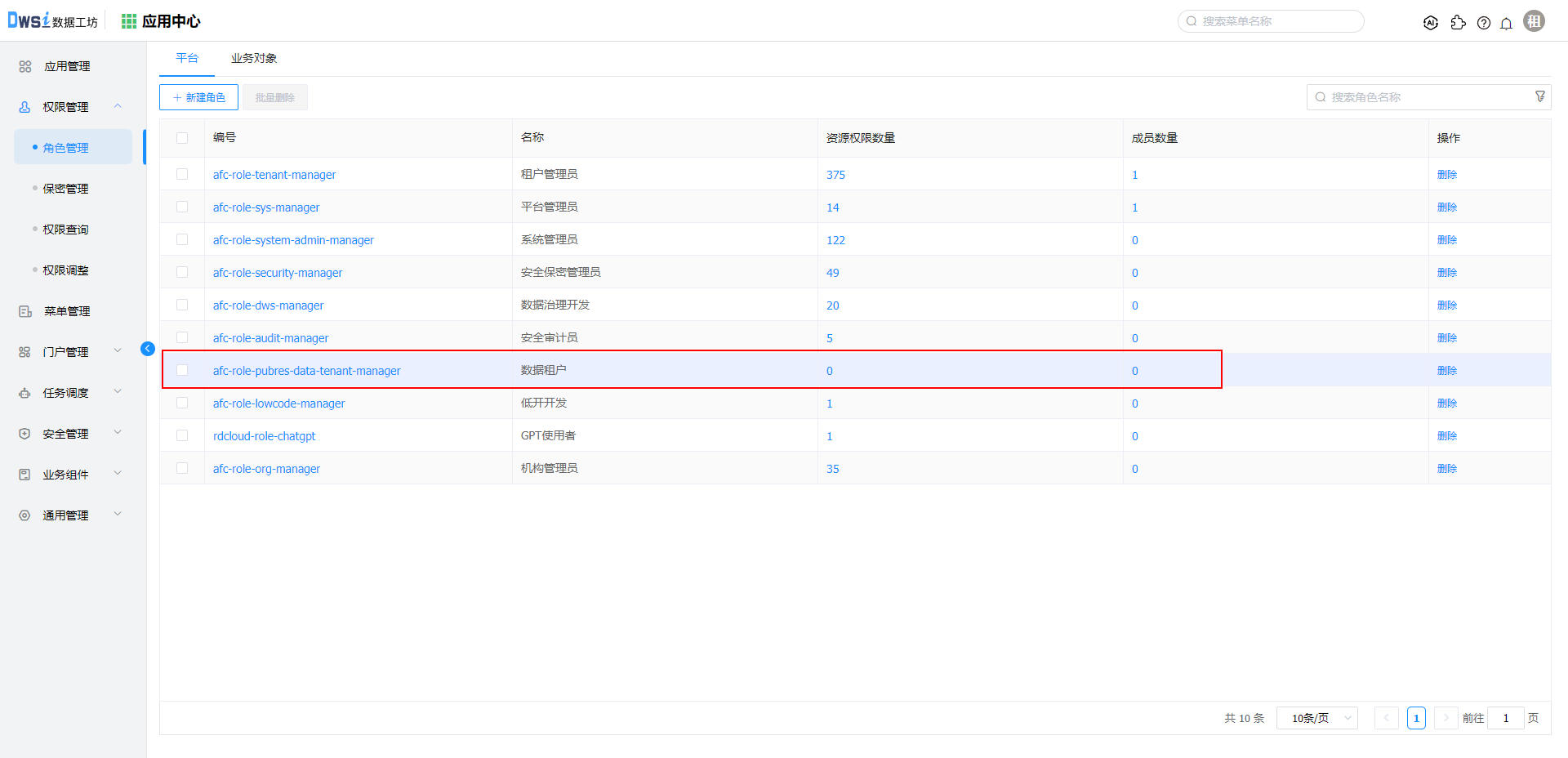

10. 返回角色管理，在平台页签，点击【数据租户】角色对应的资源权限数量。

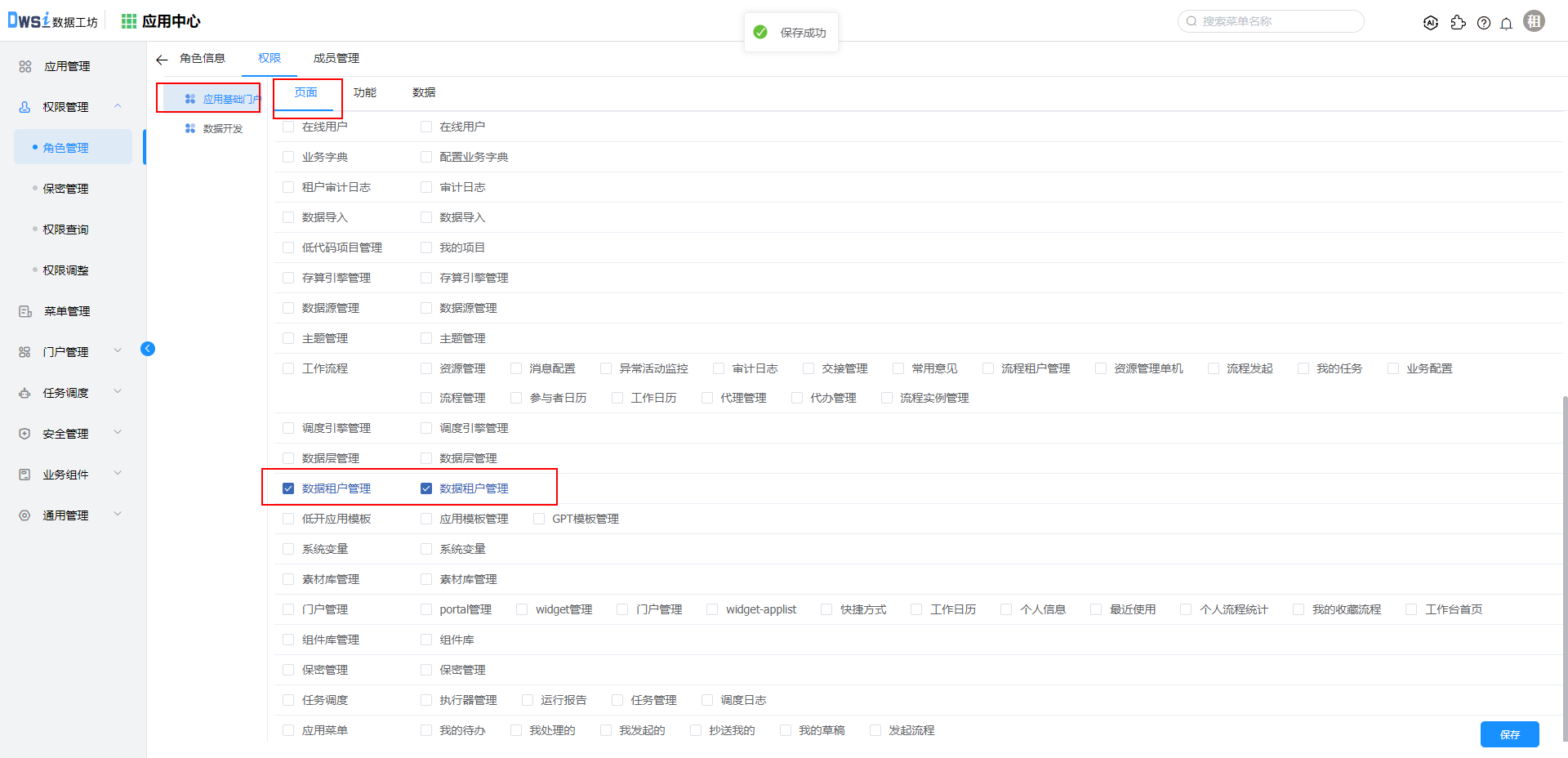

11. 选择【应用基础门户】，切换页面页签，勾选“数据租户管理”，并保存。

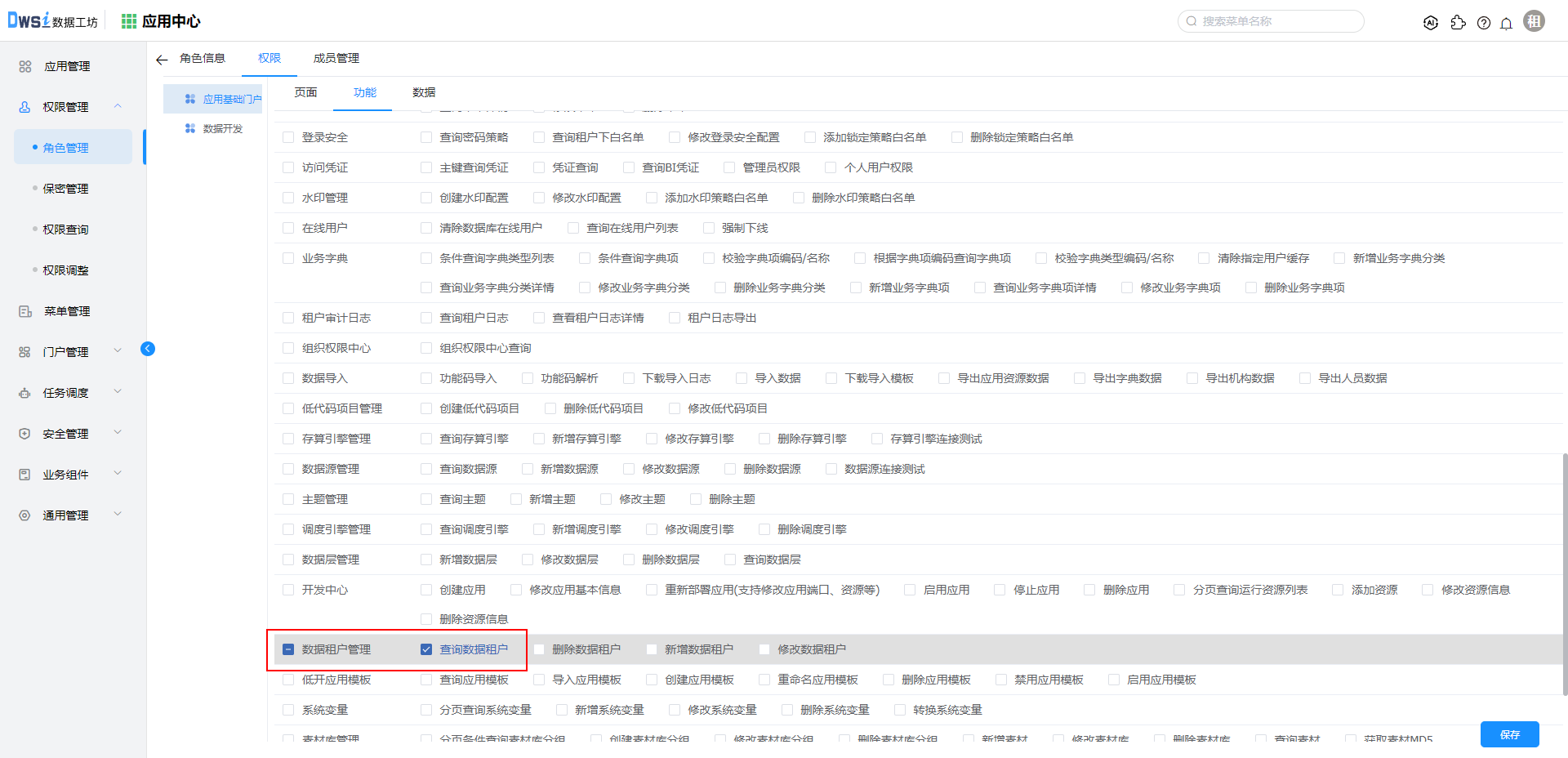

12. 切换功能页签，勾选“成员管理”下的所有选项，以及“数据租户管理”下的“查询数据租户”选项，并保存。

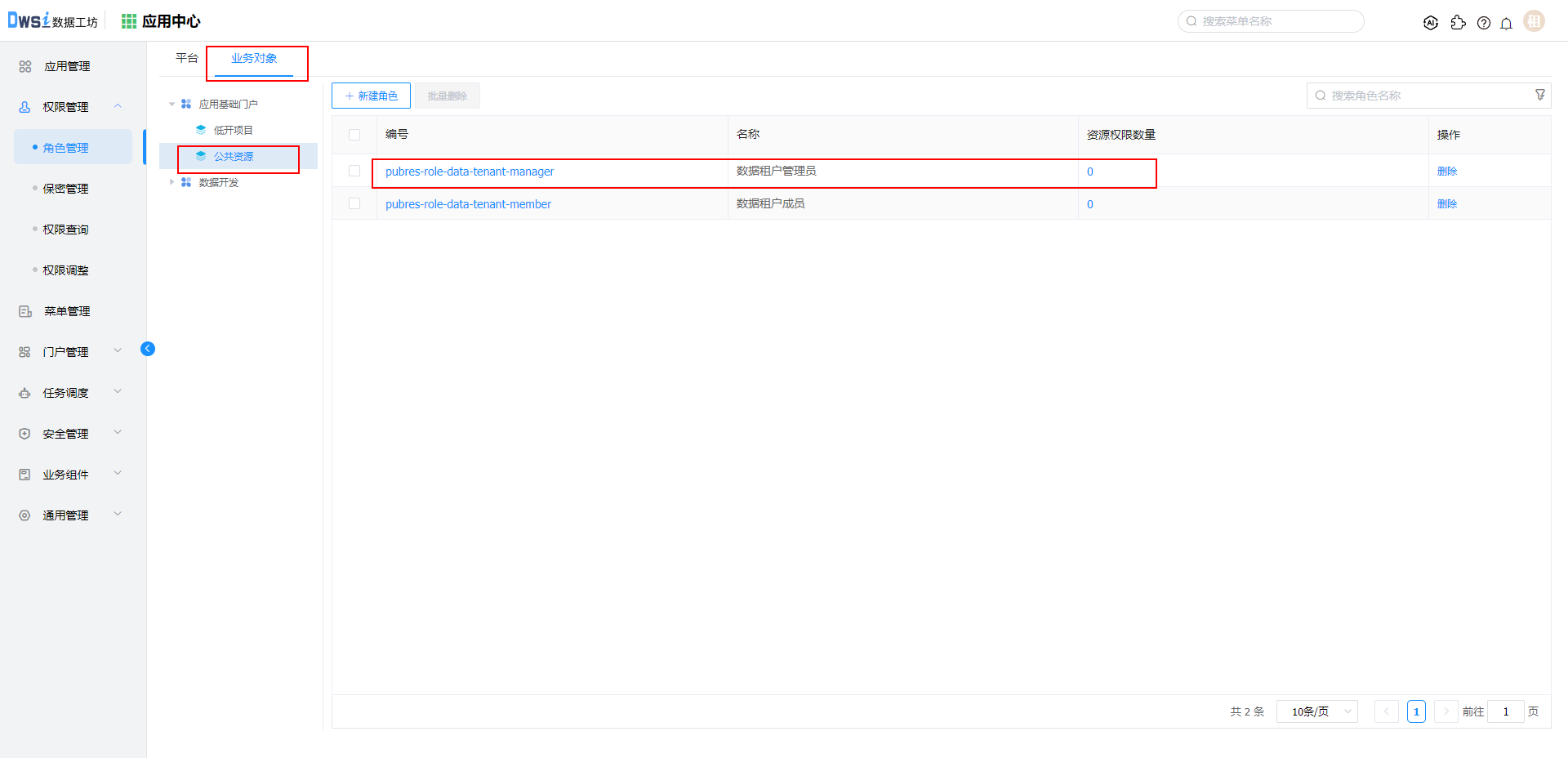

13. 返回角色管理，切换业务对象页签，选择应用基础门户下的【公共资源】，点击【数据租户管理员】的资源权限数量。

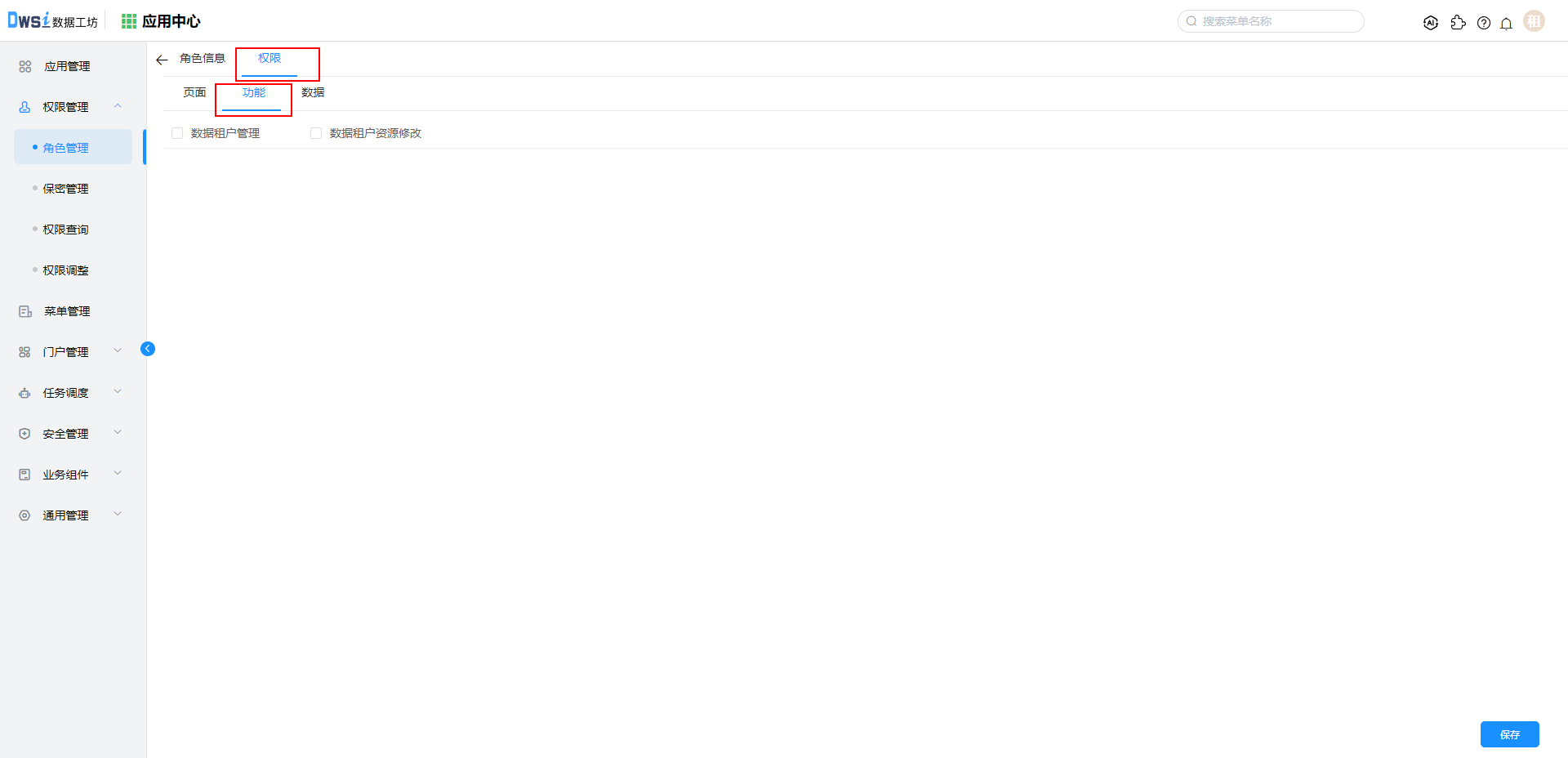

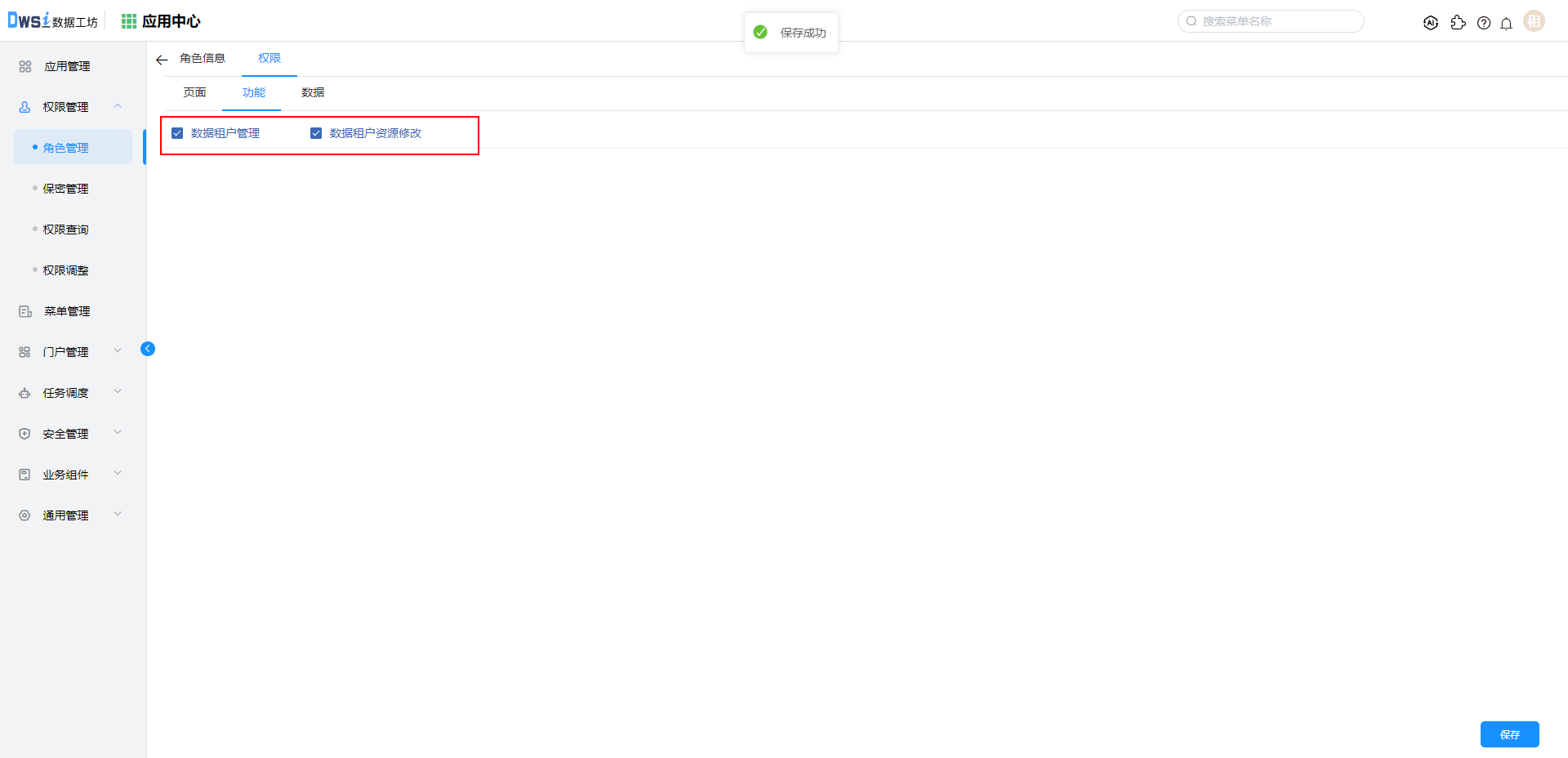

14. 切换至功能页签，勾选“数据租户资源修改”，并保存。

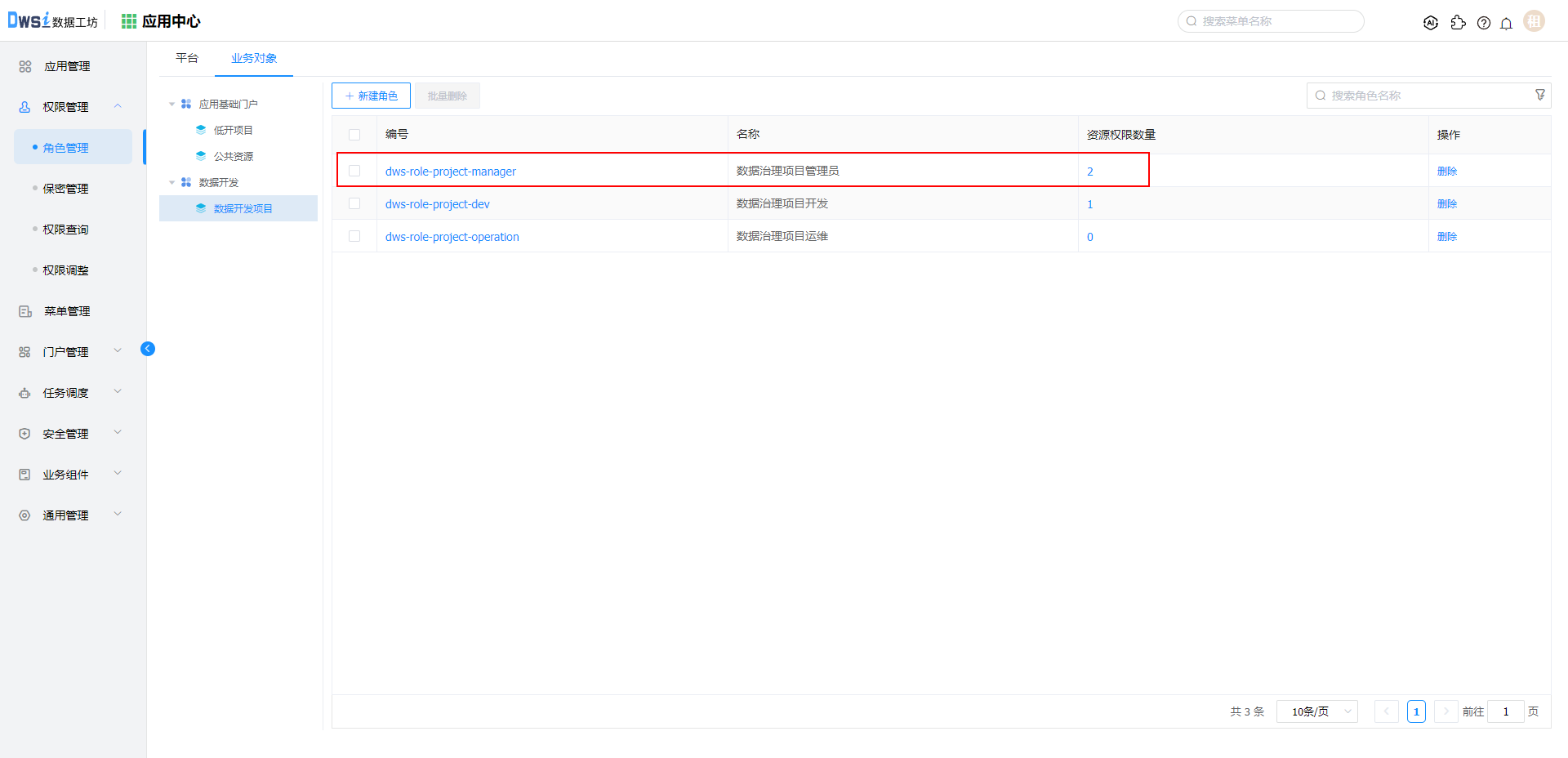

15. 返回角色管理，切换业务对象页签，选择数据开发下的【数据开发项目】，点击【数据治理项目管理员】的资源权限数量。

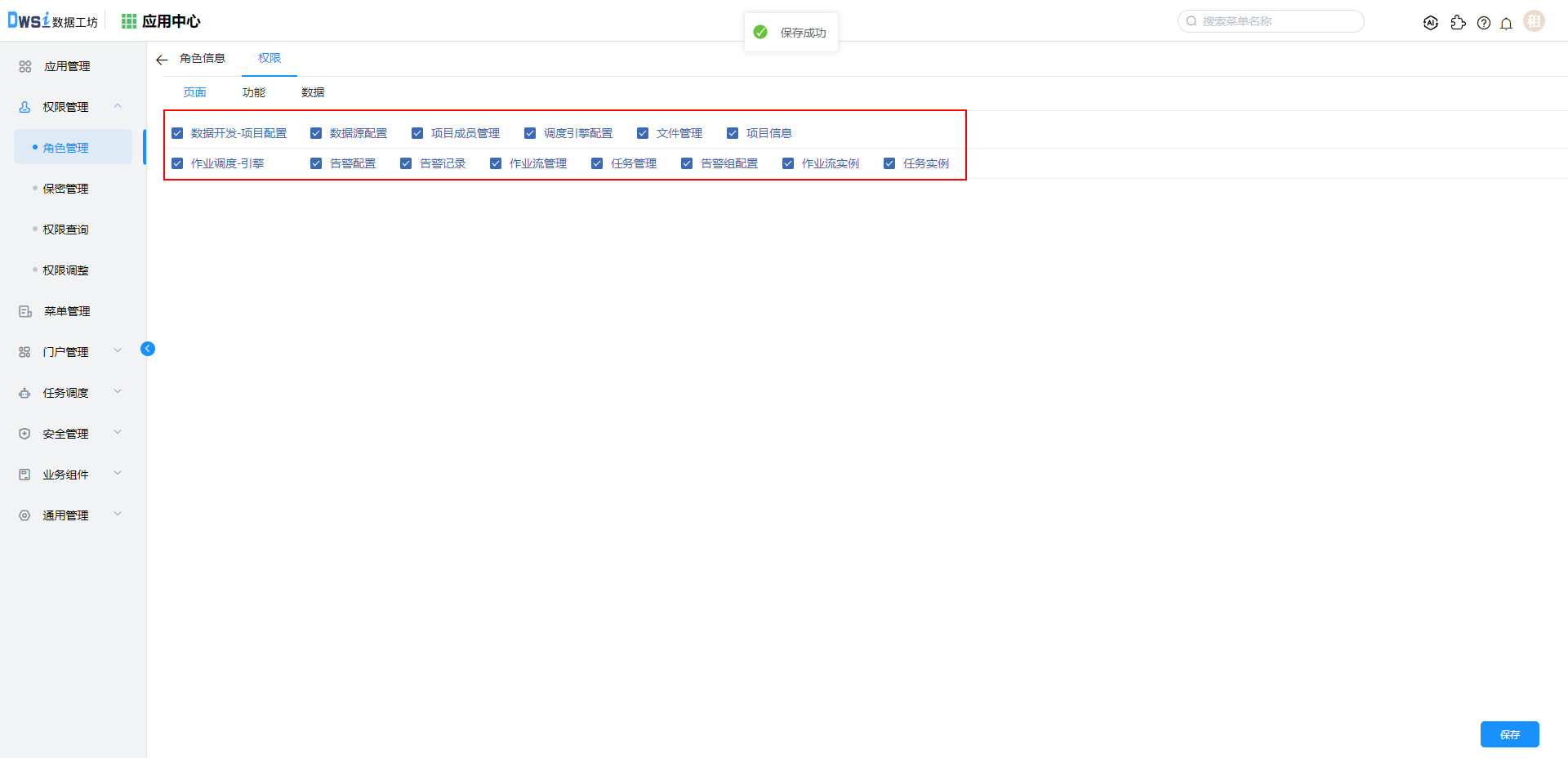

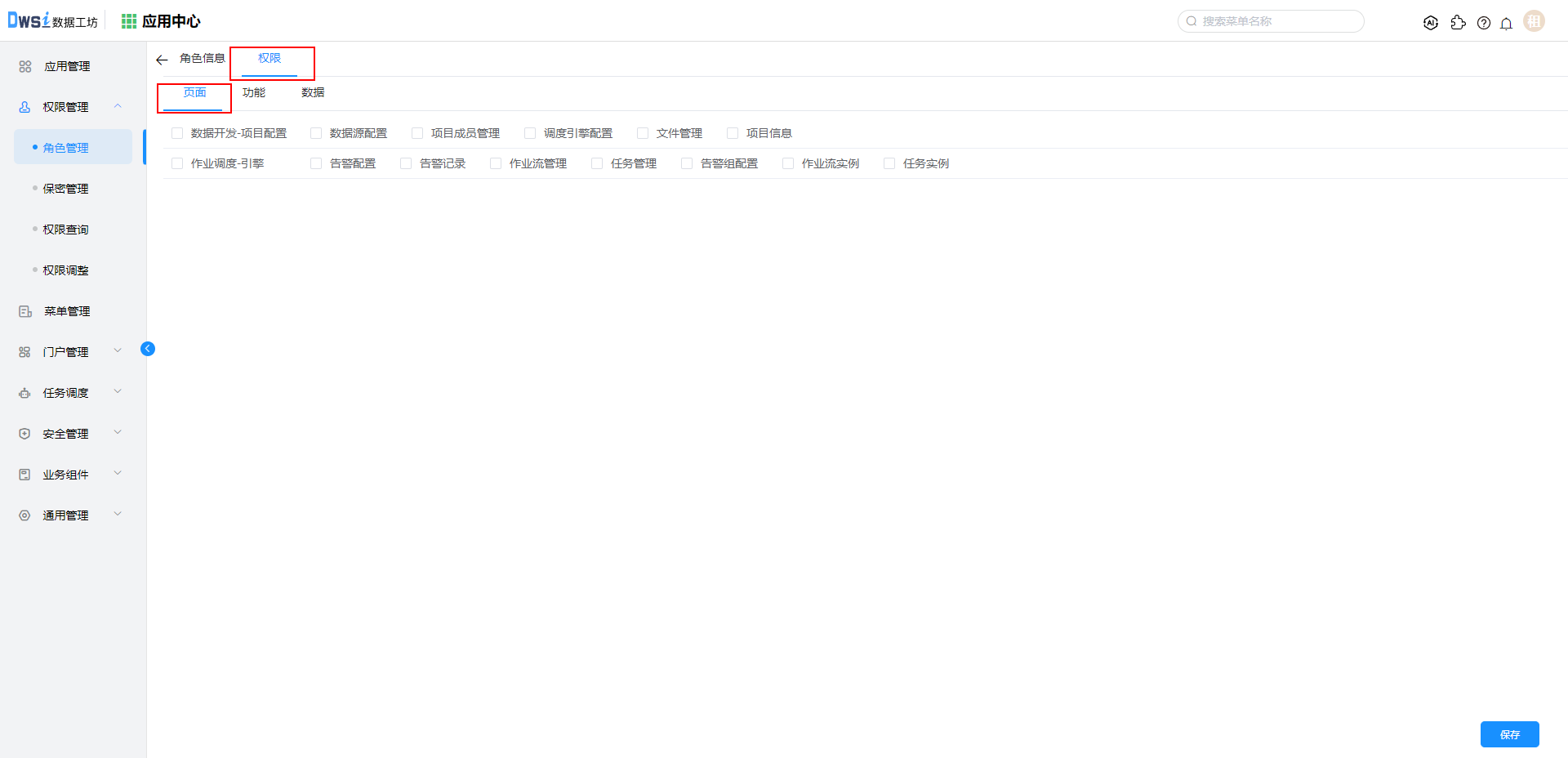

16. 切换至页面页签，勾选“数据开发-项目配置”、“作业调度-引擎”下的所有选项，并保存。

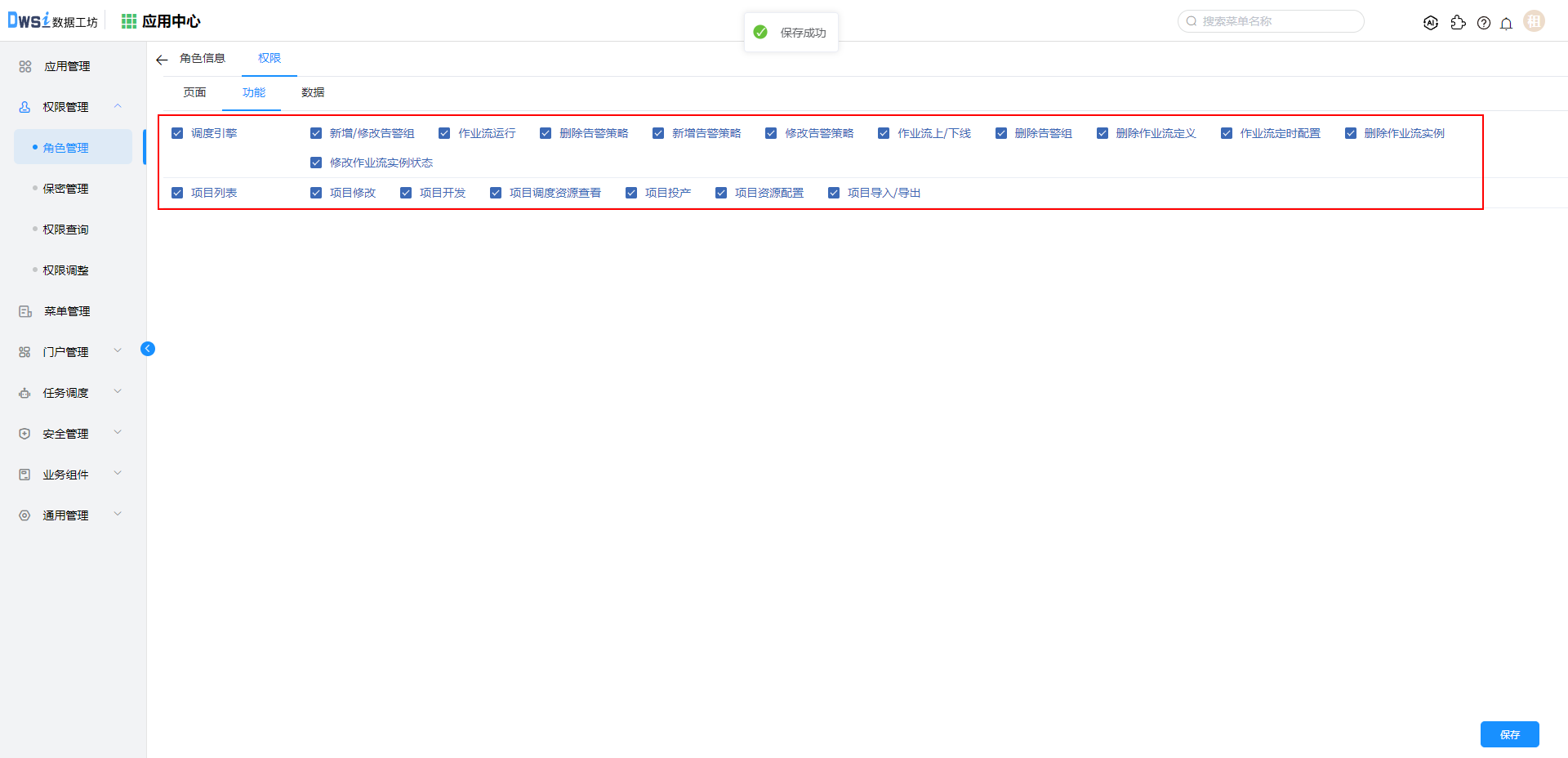

17. 切换至功能页签，勾选“项目列表”、“调度引擎”下的所有选项，并保存。

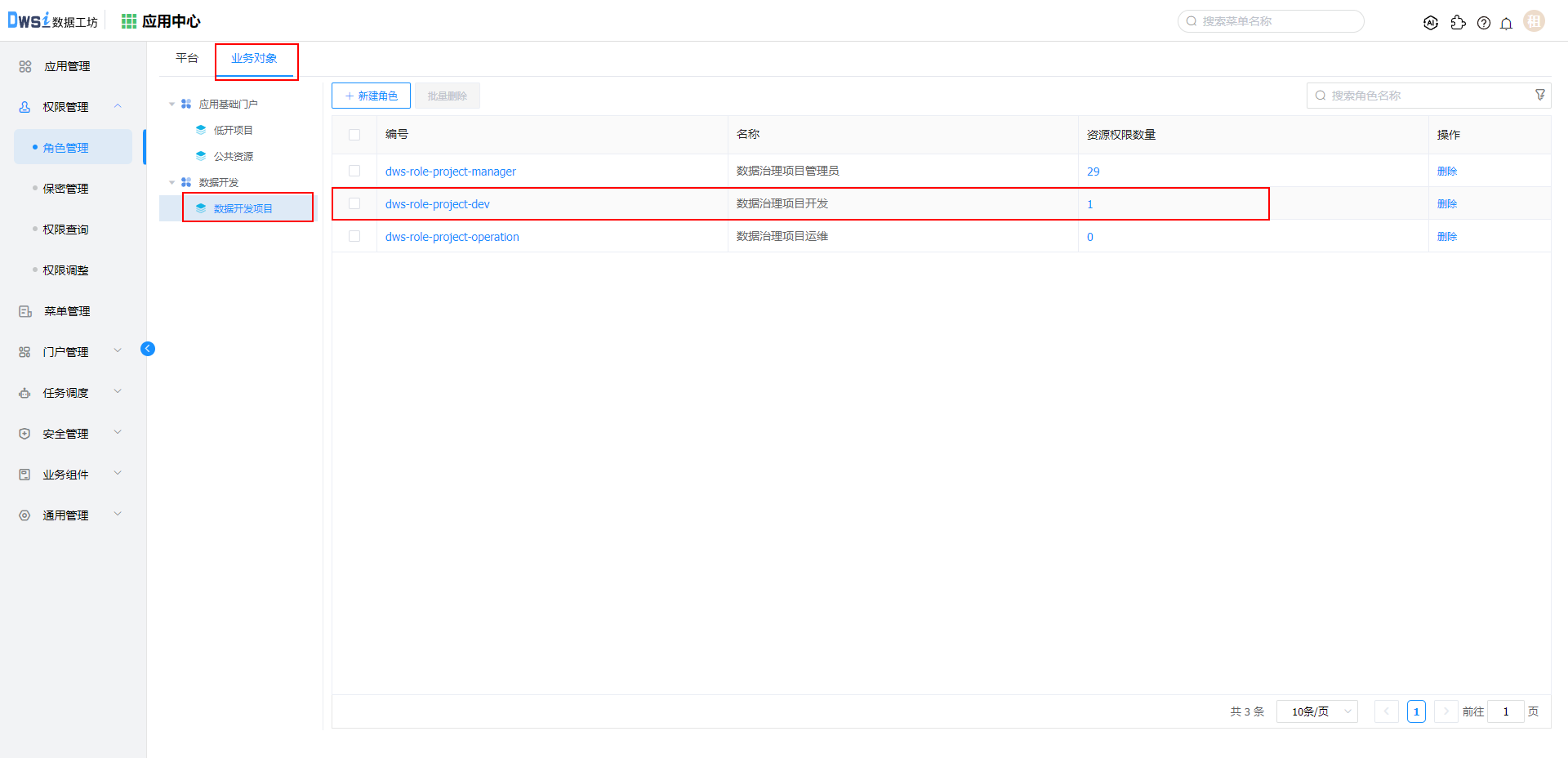

18. 返回上一层，点击【数据治理项目开发】的资源权限数量。

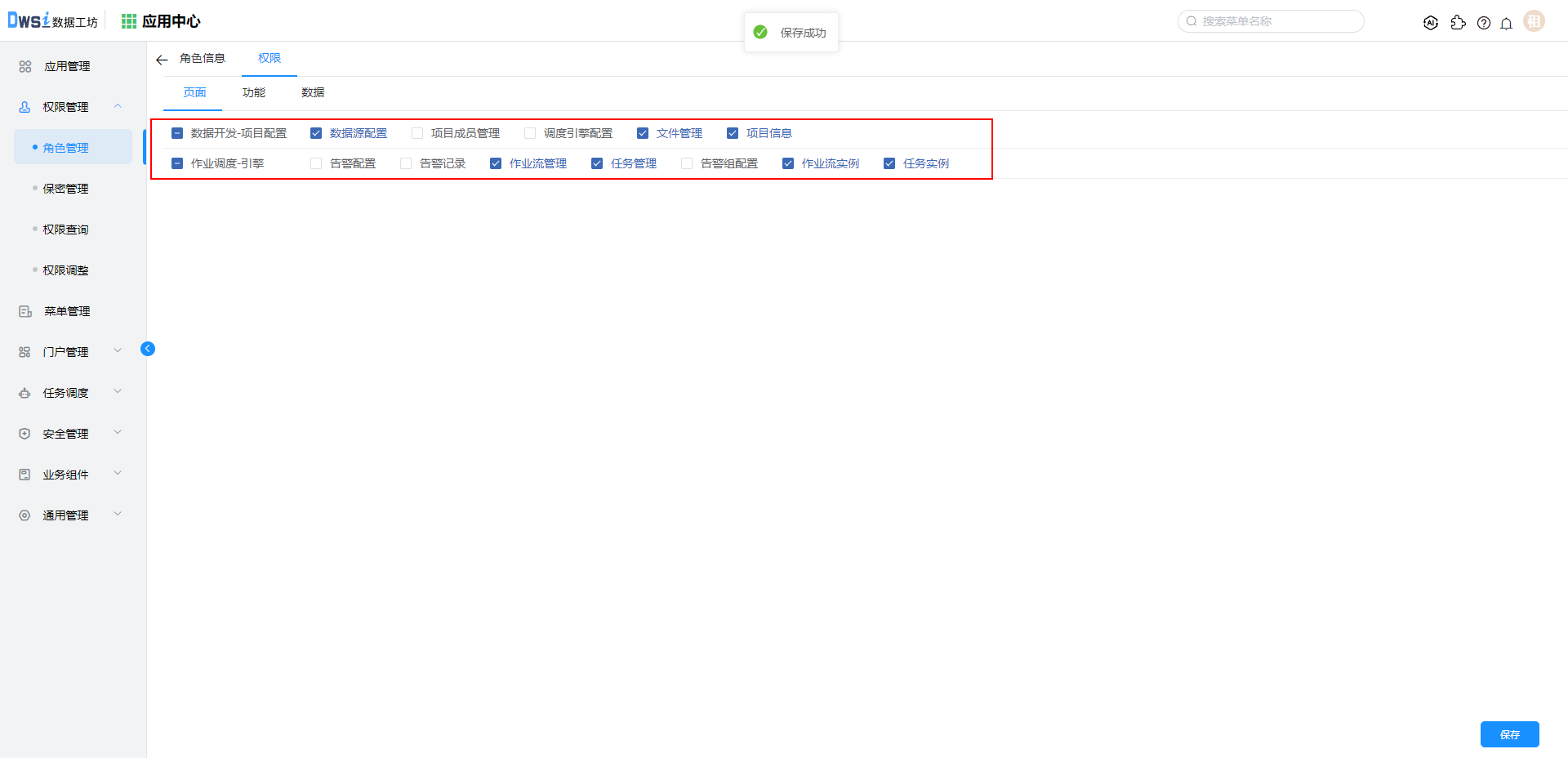

19. 切换至页面页签，勾选“数据开发-项目配置”下的“项目信息”、“数据源配置”、“文件管理”；“作业调度-引擎"下的”作业流管理“、”作业流实例“、”任务管理“、”任务实例“ 选项，并保存。

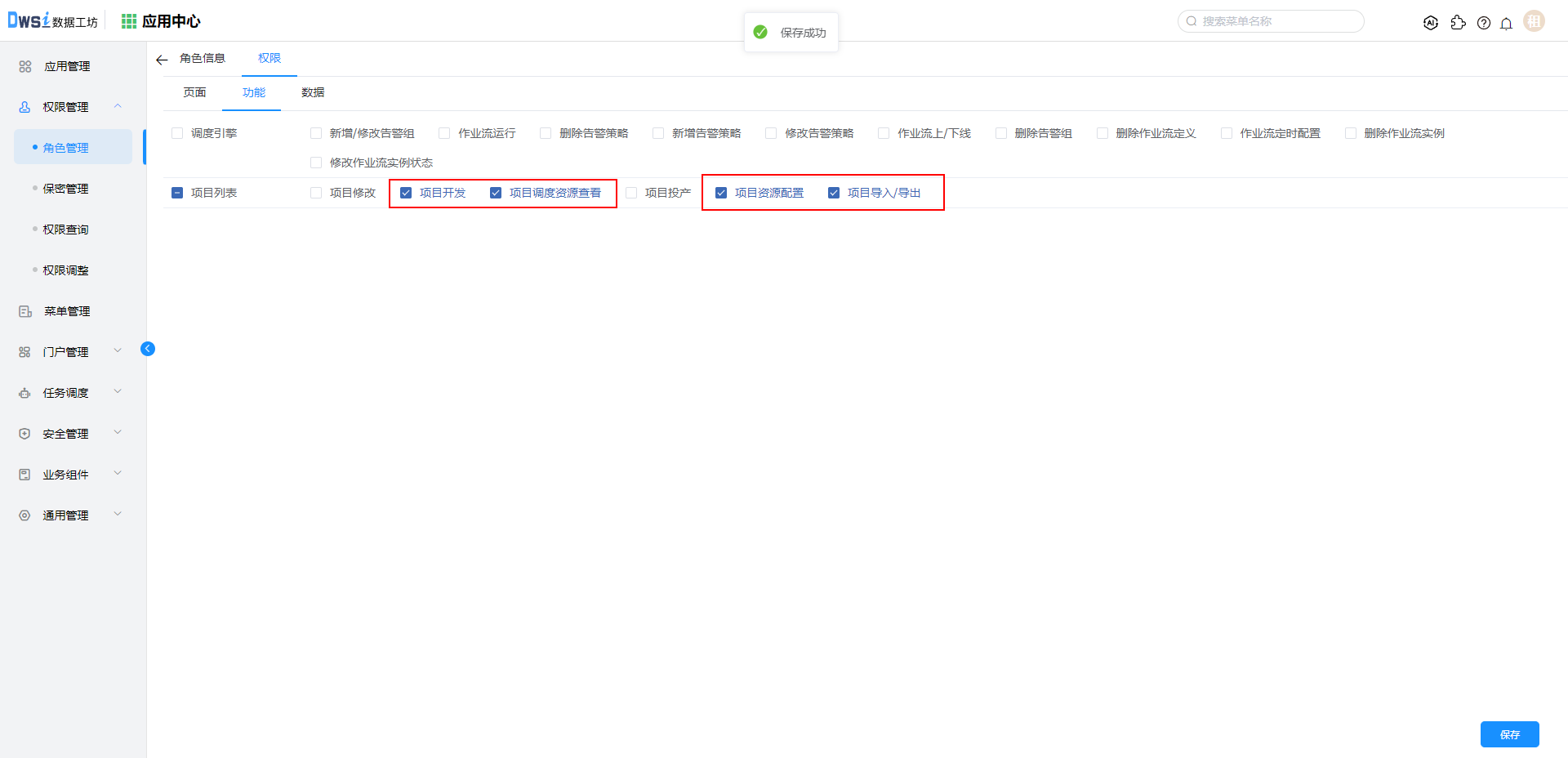

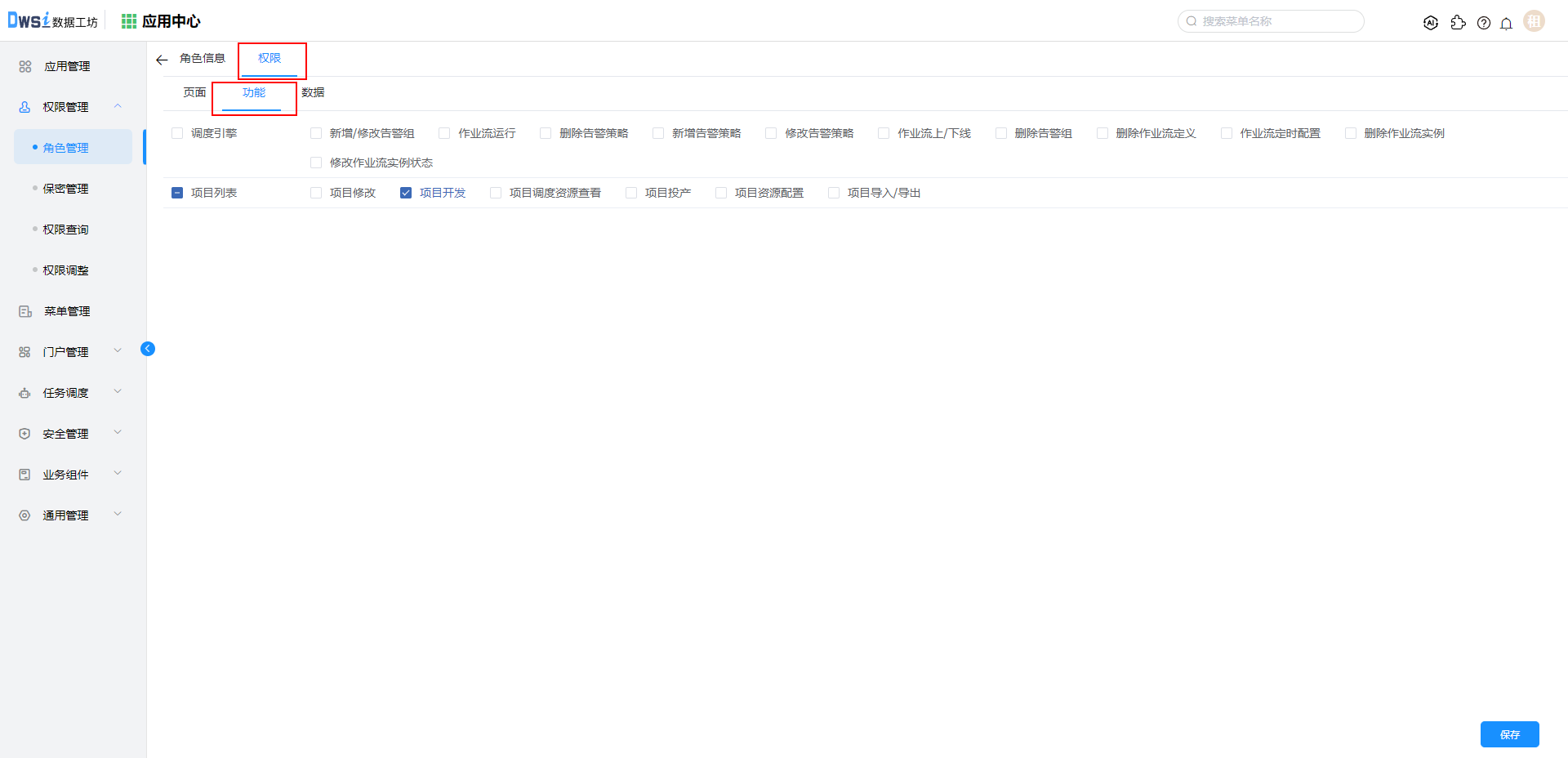

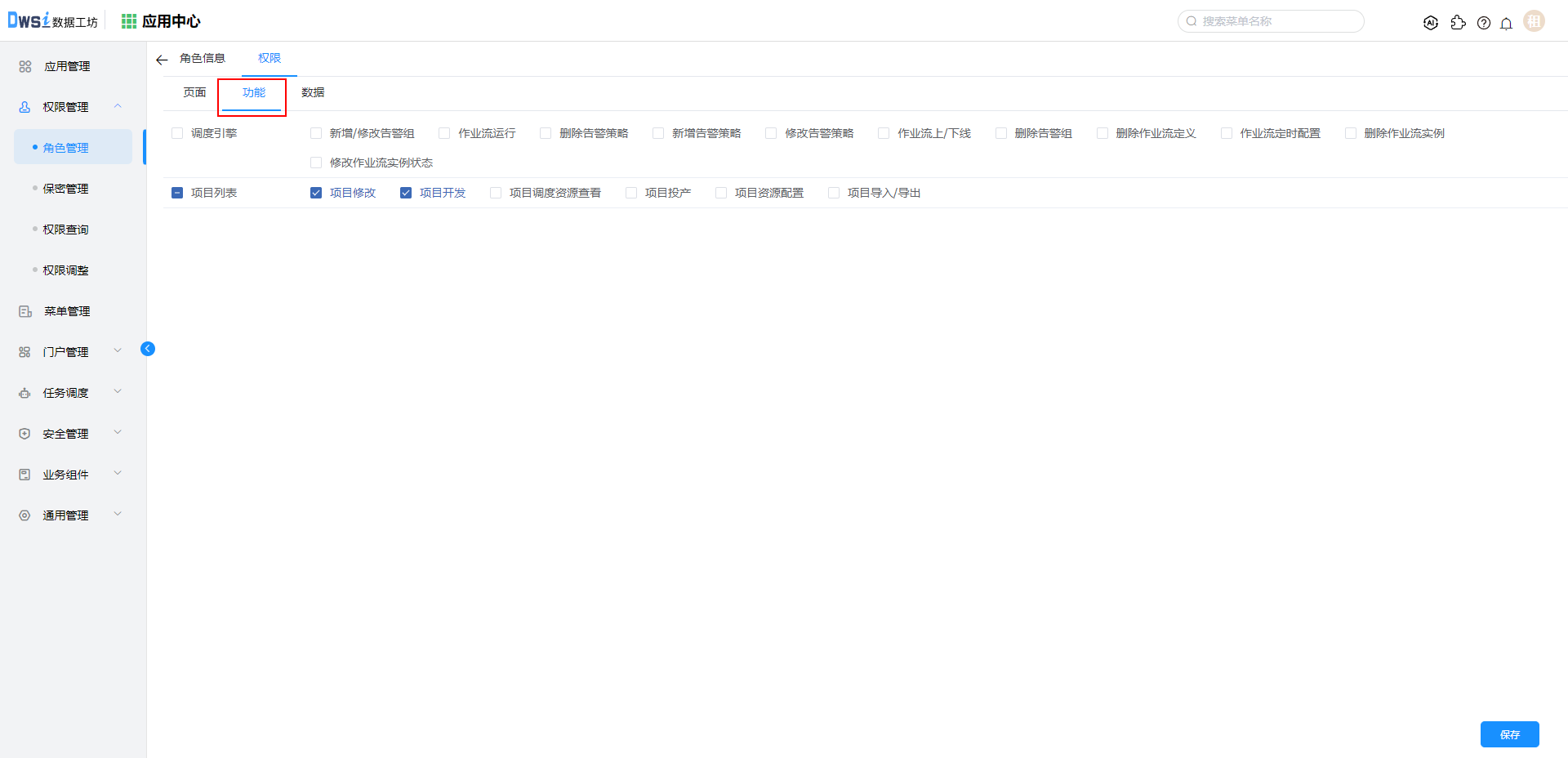

20. 切换至功能页签，勾选”项目列表“下的”项目导入/导出“、”项目开发“、”项目调度资源查看“、”项目资源配置“，并保存。

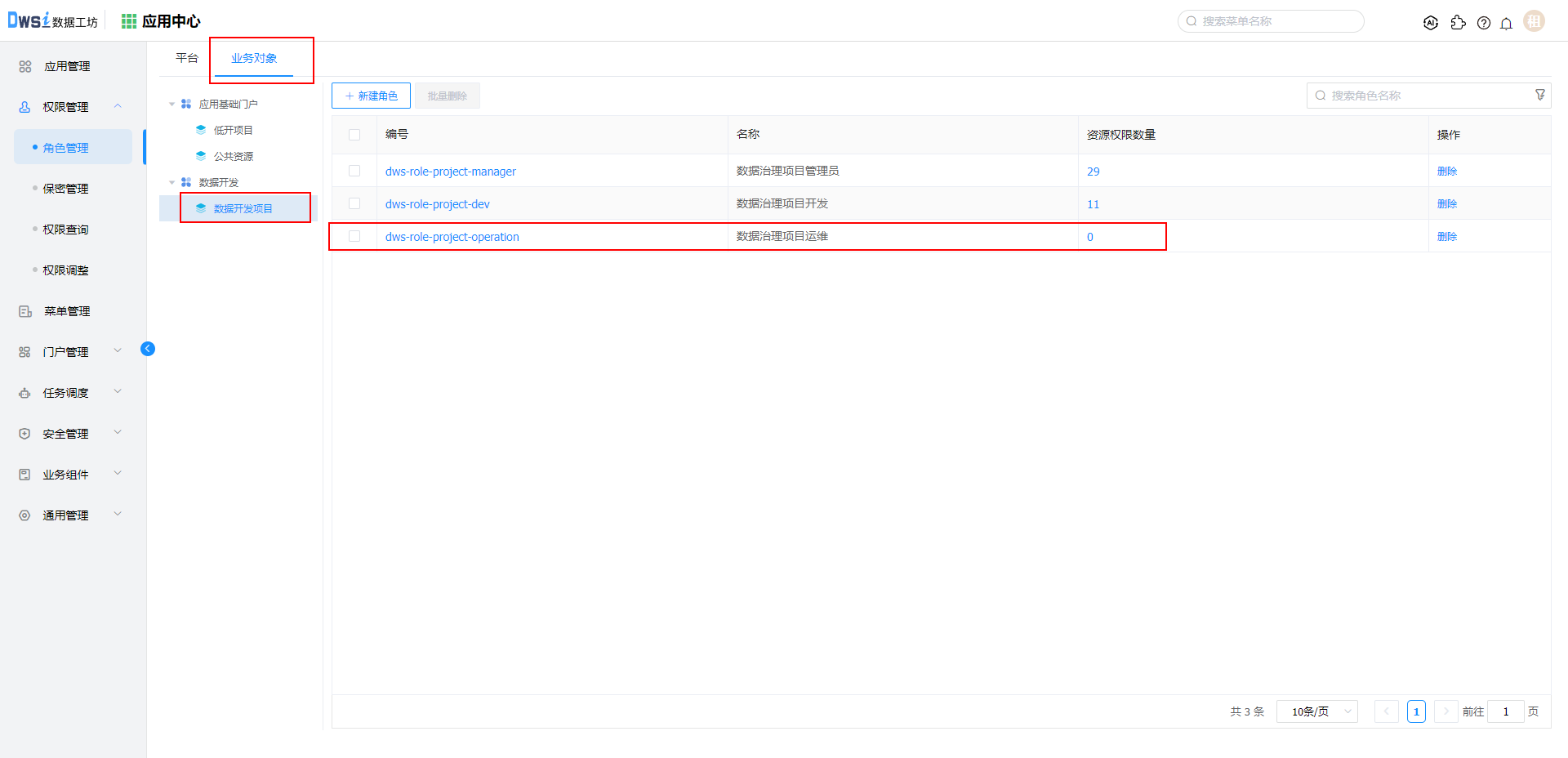

21. 返回上一层，点击【数据治理项目运维】的资源权限数量。

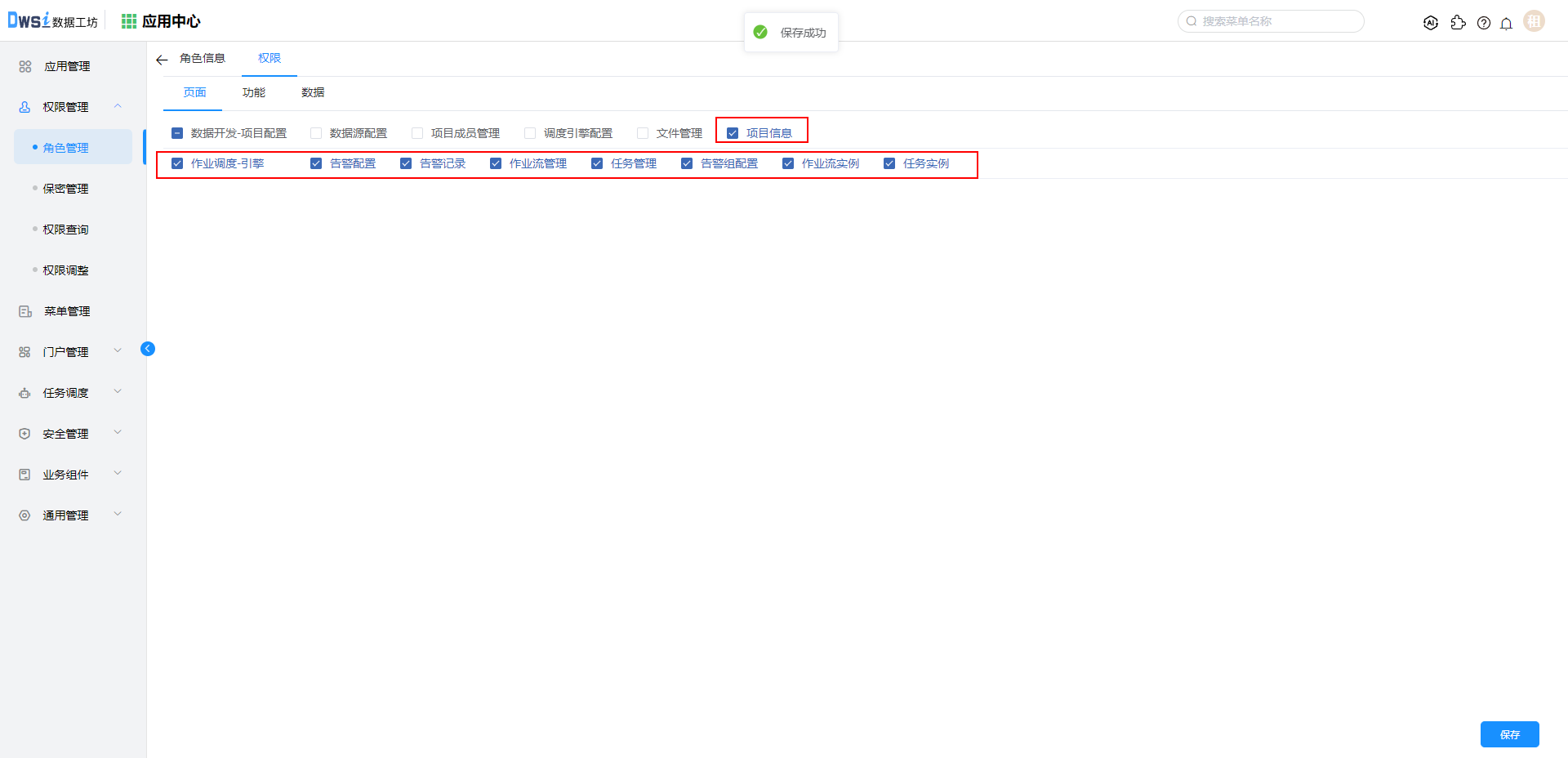

22. 切换至页面页签，勾选”数据开发-项目配置“下的”项目信息“选项；勾选”作业调度-引擎“的所有选项，并保存。

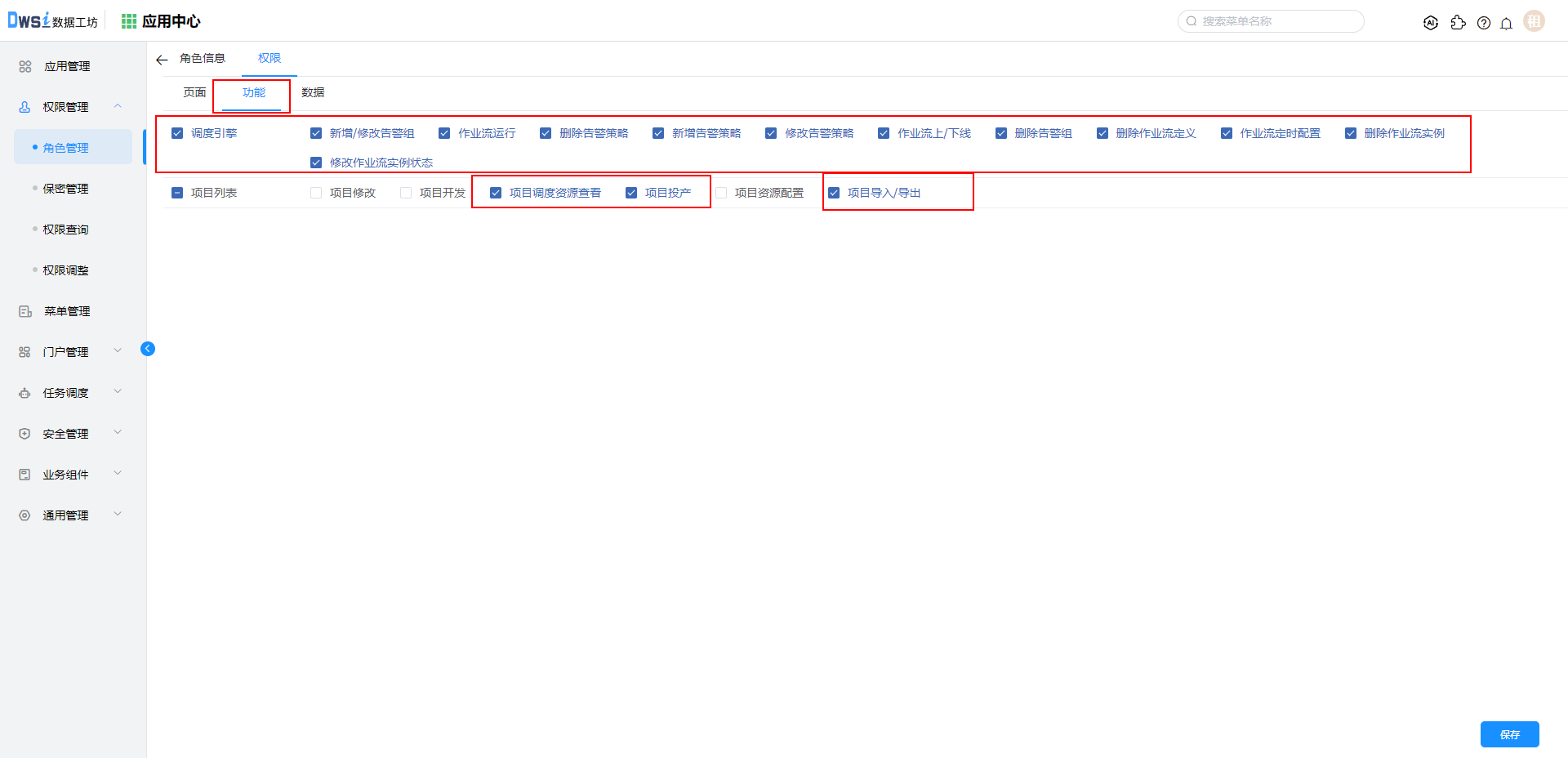

23. 切换至功能页签，勾选”项目列表“下的”项目投产“、”项目导入/导出“、”项目调度资源查看“选项，勾选”调度引擎“下的所有选项，并保存。

24. 刷新页面后，权限配置正常。

附端口号：

PC1: dolphinscheduler + Zookeeper

master	worker	api	alter	zookeeper
5678	1234	12345	50052	2181

PC2: data workshop +nginx

nginx	dws	afc	redis
8081	28085	28083	6379
